Raskaat materiaalinkäsittelylaitteet: kuormitusarvot, teline- ja valintaopas

Yksi lava koneistettuja valukappaleita voi painaa 1200 kg, eikä kukaan halua siirtää sitä kahdesti käsin. Kun yksikkökuormat ylittävät noin 1,5 tonnia, ostokysymys siirtyy halvin vaunusta siihen, mikä kuorma-auton, lavan, hyllyn ja pakkausten yhdistelmä pitää kuorman vakaana, liikuteltavana ja tarkastettavissa kymmenen vuoden ajan. Tämä yhdistelmä on mitä raskaat materiaalinkäsittelylaitteet todella tarkoittaa.

Päätelmä tulee ensin, koska se muuttaa tapaa, jolla spesifikaatio kirjoitetaan. Raskas suorituskyky on koko järjestelmän ominaisuus, ei pelkästään koneen. 2000 kg:n sähköinen seisontatrukki, johon on yhdistetty heikko lavakansi tai liian pitkä hyllypalkki, epäonnistuu nopeammin kuin kevyempi kuorma-auto, joka työskentelee hyvin yhteensopivan lavan sisällä. Kuorman paino, kuorman keskipiste, lattian kunto ja kiertotiheys ratkaisevat lopputuloksen, ja jokainen niistä on tarkistettava ennen ostotilauksen allekirjoittamista.

Mitä raskas käyttö tarkoittaa käytännössä

Toimittajat ilmoittavat kapasiteetin kilogrammoina, mutta yksi luokitus kätkee kolme muuttujaa: kuinka kaukana kuorma on haarukan juuresta, kuinka tasaisesti se jakautuu kannelle ja kuinka monta kertaa vuorossa se liikkuu. 1500 kg:n kuorma kompaktilla 1200 x 1000 mm:n lavalla on helpompi käsitellä kuin samaa massaa pitkässä teräslaatikossa, koska kuorman keskipiste siirtyy eteenpäin ja maston ja alustan taivutusmomentti kasvaa sen mukana. Tehtävänauha pitää keskustelun järjestyksessä ennen myyjäkäyntiä.

Kaksi numeroa ansaitsevat enemmän huomiota kuin otsikon luokitus. Ensimmäinen on arvokilpeen painettu kuormapiste, koska käyttökapasiteetti laskee kuorman keskipisteen liikkuessa ulospäin. Toinen on lattian kantama pistekuorma, sillä 3 000 kg painava kuorma-auto raskaalla akulla voi ajaa useita tonneja yhden pyörän läpi seisoessaan.

Neljä perhettä, jotka kantavat raskaita kuormia

Neljä laiteperhettä kattaa lähes kaikki raskaan käytön vaatimukset, ja projekti tulee kalliiksi, kun yksi niistä käsitellään jälkikäteen.

Nostaminen ja siirtäminen

Käsikäyttöiset haarukkatrukit 2 000 kg, 2 500 kg ja 3 000 kg kattavat suurimman osan valmistuksen ja jakelun lavakuormista. Tämän lisäksi moottorikäyttöiset yksiköt ottavat vallan: radiopuhelimet ja seisovat sähkökäyttöiset haarukkatrukit kantavat 2 000–3 000 kg, kun taas sähköiset pinoamislaitteet kattavat 500 kg:n radiopuhelinmalleissa jopa 3 000 kg:n seisomakoneita. Käytännöllinen jako ei ole pelkkä paino, vaan matkan pituus ja nostokorkeus. 2000 kg:n kolmenkymmenen metrin siirtäminen laiturin poikki on haarukkatrukkitehtävä, kun taas saman lavan nostaminen 4500 mm:n palkin tasolle on pinoaja- tai työntötrukkitehtävä.

Kuormausalustat

Kuorman alla oleva lava rajoittaa usein järjestelmää ennen trukkia. Yksiosainen muotoiltu lava levittää pistekuormat kiskoilleen ja kannen päälle, joten ohuen puukannen lommottava 1 200 kg:n laatikko kulkee turvallisesti asianmukaisesti määritellyllä muovitasolla. Kaksipuoleisiin malleihin on lisätty toinen kansi, joten lavaa voidaan käsitellä molemmilta puolilta, millä on merkitystä, kun sama kuorma pinotaan yhtenä päivänä ja seuraavana päivänä noudetaan eri laitteilla. Mitat tulevat seuraavaksi, koska 1 200 x 1 000 mm:n lava sopii useimpiin vakiokokoisiin hyllyihin ja haarukoihin, kun taas alueelliset mallit, kuten 1 200 x 800 mm ja 1 100 x 1 100 mm, tarvitsevat yhteensopivat varusteet.

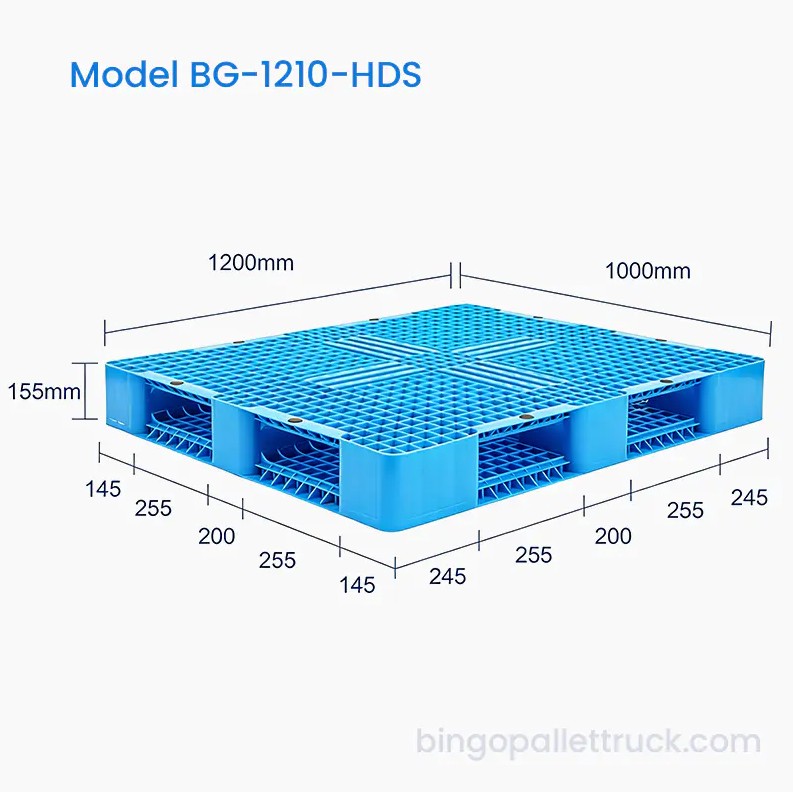

1200x1000mm kaksipuolinen muovilava raskaaseen logistiikkaan BG-1210-HDS kaksipuolinen raskas muovilava on räätälöity korkeisiin hyllyjärjestelmiin ja automatisoituihin varastoihin. Koko 1200×1000×155mm, se tukee 2000kg dynaamisia... Näytä tuote →

Varastointirakenteet ja yhdistäminen

Teline kantaa raskaan käsittelyn staattisen puolen. Valikoiva lavateline pysyy oletusasetuksena, koska jokaiseen lavaan pääsee suoraan käsiksi, mutta tiheys paranee nopeasti, kun sisäänajo-, työntö-, lavavirtaus- tai sukkulajärjestelmät korvaavat yhden syvän kaistat. Rakennetta lukuun ottamatta palkin kapasiteetti, taipumarajat ja rungon kapasiteetti tasoa kohden on tarkistettava kaluston raskainta lavaa vasten keskimääräisen sijaan. Pakkaus sulkee silmukan: venytyskalvo ja PET- tai PP-vanteet pitävät pinotun kuorman neliön, mikä mahdollistaa 1400 kg:n yksikön nostamisen, kääntämisen ja laskemisen ilman kerrosten irtoamista.

Kuormitusarvot yleisissä laiteluokissa

Nämä nauhat ovat luetteloalueita pikemminkin kuin maksimi, johon kone voidaan työntää edullisella kuormakeskiöllä. Käsikäyttöiset haarukkatrukit, sähkökäyttöiset haarukkavaunut ja sähköiset seisovat haarukkavaunut ovat kaikki yli 3000 kg, mikä on tämän laiteluokan käytännöllinen katto. Puolisähköiset pinoamiskoneet istuvat alempana, 1 500–2 000 kg, koska kuljettaja huolehtii silti matkasta. Sähkökäyttöiset pinoamislaitteet kattavat leveimmän kaistan, 500 kg:n yksiköistä kevyille pakkauksille aina 2 000 kg:n malleihin, kun taas sähkökäyttöiset seisovat pinoajat alkavat 1 000 kg:sta ja saavuttavat 3 000 kg. Kaksi tarjouksessa lähes identtiseltä näyttävää konetta voivat siksi erota kapasiteettinsa kertoimella kuusi, minkä vuoksi arvokilvellä on enemmän merkitystä kuin mallin nimellä.

Kuinka telinevalinta muuttaa tallennustiheyttä

Heavy Duty Selektiivinen lavahyllys Suunniteltu säädettävillä palkkeilla joustavaa säilytystä varten Ar Tämä raskaaseen käyttöön tarkoitettu valikoiva lavahyllyjärjestelmä on suunniteltu optimaaliseen varastointitehokkuuteen. Se on valmistettu kylmävalssatusta teräksestä, ja siinä on säädettävä palkki... Näytä tuote →

Varastointitiheys on useimmiten aliarvioitu luku raskaassa työssä, ja telineiden valinta voi moninkertaistaa samassa kerroksessa käytettävissä olevien lavapaikkojen määrän. Esitetyt luvut ovat suuntaa-antavia suunnitteluarvoja 1 000 neliömetrin käyttökelpoiselle hyllyjalanjäljelle, eivät myyjän takuuta. Selektiiviset hyllyt sijaitsevat alimmassa päässä, koska jokainen käytävä pysyy avoimena, jotta jokaiseen lavaan pääsee suoraan. Kaksinkertainen syvä, työntö- ja lavavirtausjärjestelmät palauttavat osan käytävästä, ja sisäänajo- ja sukkulajärjestelmät lisäävät tiheyttä entisestään. Automaattinen varastointi ja nouto saavuttavat korkeimman luvun, koska käytävä kutistuu koneen mittoihin, mutta kauppa on pääsyä: mitä tiheämpi järjestelmä, sitä vähemmän kuormalavoja voidaan noutaa itsenäisesti.

Miksi huoltokuri kannattaa

Seisokkeissa raskaan kaluston ansaitsee tai menettää maineensa. Kaaviossa verrataan yhden suunnitellun huollon alaisena olevan yksikön kumulatiivisia suunnittelemattomia seisokkeja viiden vuoden aikana suoritettavaan vikaan. Molemmat linjat alkavat tasolta, koska uudet koneet epäonnistuvat harvoin, mutta vuoteen kolmantena ero on noin kaksikymmentä tuntia ja vuonna viisi noin kuusikymmentä. Näihin tunteihin sisältyy osien odottamista, kuormien ohjaamista huollettavaan kuorma-autoon ja koneesta riippuvan työvuoron uudelleenjärjestelyä, joten todelliset kustannukset ylittävät huomattavasti korjauslaskun. Ohjelma, joka kattaa hydrauliset tiivisteet, pyörän ja rullan kulumisen, akun latauksen kurinalaisuuden ja telineen tarkastuksen, estää aukon tiivistymisen, mikä on sama kuvio, joka on kuvattu huomautuksessamme varasto- ja logistiikkalaitteiden päivittäminen operatiivisen suorituskyvyn parantamiseksi .

Kolmen raskaan käytön kokoonpanon vertailu

Mikään yksittäinen kokoonpano ei voita kaikkia kriteerejä, joten vertailu tehdään profiilina eikä pistemääränä. Valikoiduilla hyllyillä toimivien sähkökäyttöisten haarukkatrukkien kaluston joustavuus ja huollon helppous ovat hyviä, sillä jokainen käytävä pysyy auki ja yksi kone palvelee koko rakennusta. Tiheät hyllyt parantavat tilan tehokkuutta ja suorituskykyä, mutta vähentävät joustavuutta, koska vähemmän kuormalavoja pääsee käsiksi siirtämättä ensin muita. Automaattinen sukkulajärjestelmä johtaa tiheyteen ja suorituskykyyn samalla kun pisteet ovat alhaisimmat ennakkokustannusten ja joustavuuden suhteen. Kantavuus vaihtelee näiden kolmen vaihtoehdon välillä paljon vähemmän kuin useimmat ostajat odottavat, koska telineet ja lavan rakenne asettavat yleensä kattoa eikä trukkia.

Tekniset tiedot, jotka ratkaisevat, toimiiko projekti

Tekniset tiedot epäonnistuvat yleensä yksityiskohdissa eikä otsikon kapasiteetissa. Seuraavat tarkastukset havaitsevat useimmat ongelmat, jotka ilmenevät käyttöönoton aikana tarjousvaiheen sijaan.

• Kuorman keskipiste: 3000 kg:n pinoamistrukki 600 mm:n kohdalla voi olla huomattavasti pienempi 900 mm:n kohdalla, joten ilmoita kyselyssä todellinen kuorman keskipiste.
• Lattian kunto: tarkista laatan kapasiteetti täysin kuormitetun pyörän pistekuormitusta vastaan ​​ja huomioi saumat, laajenemisraot ja vedenpoistorinteet.
• Käytävän leveys: työkäytävän leveys on kuorma-auton leveys plus kuorman ylitys sekä ohjausvara, ei kuorma-auton leveyttä yksinään.
• Palkin taipuma: tarkista todellisen jännevälin ja raskaimman lavan sallittu taipuma, älä keskimääräistä lavaa.
• Haarukan pituus lavan syvyyttä vastaan: haarukoiden tulee tukea suurinta osaa lavan syvyydestä, muuten kansi taipuu kuormituksen alaisena ja kannattimet väsyvät.
• Akku ja lataus: tarkista työvuoron pituus, käytettävissä olevat latausikkunat ja sopiiko tilauslataus toimintamalliin.

3000 kg raskaaseen käyttöön EPS sähköinen seisova pinoamistrukki logistiikkaan Kuorman keskipisteen etäisyys Näytä tuote →

Jos useat näistä shekeistä kulkevat eri suuntiin, vaiheittainen suunnitelma voittaa yleensä yhden suuren oston. Käsittelylaitteiden ostaminen ensin, käyttösuhteen todistaminen todellisilla kuormilla ja sitten tiheän telineiden tai automaation lisääminen pitää pääoman linjassa mitatun suorituskyvyn kanssa. meidän toimitusketjuratkaisujen valmistus noudata täsmälleen tätä järjestystä tehdas- ja kokoonpanopaikoilla.

Raskaat materiaalinkäsittelylaitteet ovat pikemminkin kuormapolku kuin tuoteluokka. Kuorma alkaa lavalta, kulkee kuorma-autossa, lepää palkissa ja lähtee kalvon tai vanteen pitämänä yhdessä; jokainen linkki kuljettaa samaa massaa, ja heikoin lenkki määrittää järjestelmän todellisen kapasiteetin. Yhdistä neljä perhettä mitattuun käyttösuhteeseen, pidä kuorman keskipiste ja lattiakuormat rehellisinä, niin laitteet kestävät kauemmin kuin ostoon johtanut varastorakenne.
