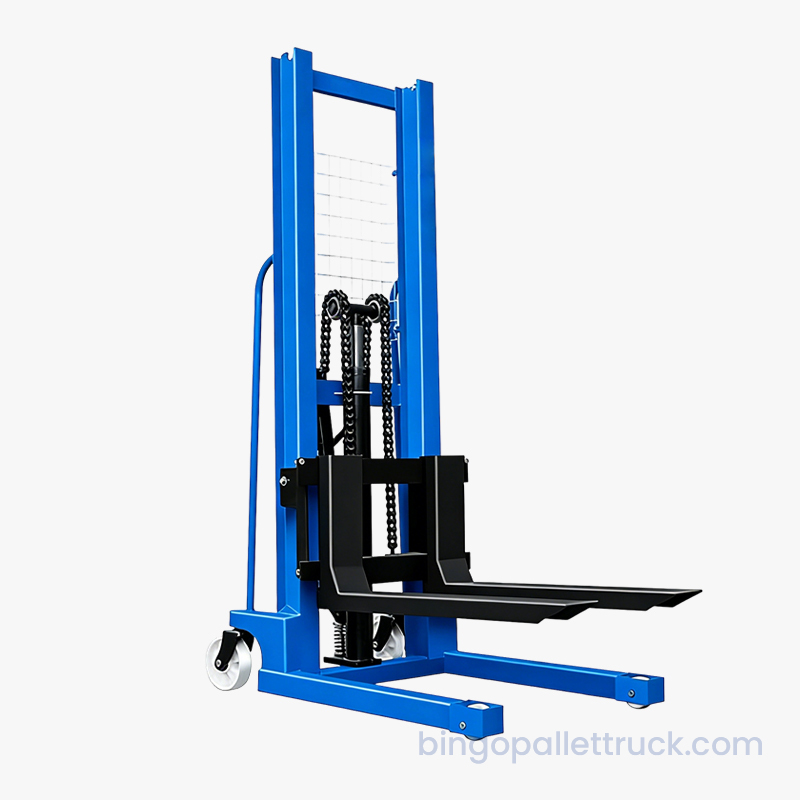

A manuaalinen pinoaja — kutsutaan myös nimellä a käsin pinoaja — on konekäyttöinen käsittely- ja pinoamislaite, jossa yhdistyvät haarukkavaunun maantasoinen kuljetustoiminto ja pinoajan pystysuora nostokyky. Täysin ihmisen ponnistelujen ansiosta työntekijät voivat nostaa lavoille asetettuja tavaroita keski- ja matalalle varastointia tai noutoa varten ilman sähköä tai polttoainetta. Sitä käytetään laajalti pienissä ja keskisuurissa varastoissa, tehdaspajoissa, vähittäiskaupan takamyymälöissä ja kaikissa tiloissa, joissa sähkökäyttöiset laitteet ovat joko liian kalliita tai epäkäytännöllisiä.
Käsipinoamiskoneen toimintaperiaate rakentuu kolmen integroidun toiminnon ympärille:
- Manuaalinen hydraulinen nosto: Käyttäjä pumppaa vetokahvaa määrätyllä iskulla paineistaakseen hydraulisylinterin. Jokainen pumppu nostaa haarukkakelkkaa asteittain ylös mastoa nostaen lavakuorman vaaditulle pinoamiskorkeudelle – tyypillisesti 1,5-3 metriä .
- Manuaalinen veto ja ohjaus: Kun kuorma on nostettu ajokorkeuteen, kuljettaja vetää tai työntää kahvaa siirtääkseen pinoajan kohdepaikkaan. Takaohjauspyörä kääntyy mahdollistaakseen suunnanhallinnan ahtaissa tiloissa pienillä kääntösäteillä.
- Turvalukko ja ohjattu lasku: Kun kuorma on asetettu hyllytasolle, turvalukko pitää maston tukevasti. Laskemiseksi kahvassa oleva vapautusventtiili antaa hydraulinesteen palata vähitellen säiliöön laskeen haarukoita tasaisesti, hallitusti, mikä estää äkilliset pudotukset.
Vakiokäsikäyttöiset pinoamiskoneet kantavat kuormituskapasiteettia 1-2 tonnia , joten ne sopivat suurimmalle osalle lavatavaroita, joita tavataan kevyissä ja keskisuurissa teollisissa ja kaupallisissa olosuhteissa – kaikki ilman yhteyttä virtalähteeseen.
Manuaalisten pinoamiskoneiden tärkeimmät edut pieniin ja keskikokoisiin töihin
The käsin pinoaja sillä on ainutlaatuinen asema käsittelylaitteiden kirjossa: se tarjoaa pystysuoran pinoamiskyvyn – toimintoa, jota perushaarukkatrukki ei pysty tarjoamaan – kustannus- ja monimutkaisuustasolla, joka on edelleen pienyritysten ja tiukan tilan käytettävissä.
Alhaiset osto- ja käyttökustannukset
Manuaalinen pinoaja ei vaadi akkua, moottoria tai latausinfrastruktuuria. Hankintahinta on huomattavasti alhaisempi kuin minkään vastaavan kapasiteetin sähköpinoajan, ja jatkuvat käyttökustannukset ovat käytännössä nolla – ei energialaskuja, ei akun vaihtojaksoja eikä moottorin huoltoa. Toimintoja varten, joissa pinoamismäärä on kohtalainen, viiden vuoden kokonaisomistuskustannukset ovat murto-osa moottorikäyttöisten vaihtoehtojen kustannuksista .
Ei koulutusta tai todistusta
Käsipinoajan hydraulinen pumppaus ja manuaalinen veto ovat riittävän yksinkertaisia useimmat kuljettajat voivat hallita perusnosto- ja ohjaustekniikat lyhyessä ajassa ilman virallisia koulutusohjelmia tai laitelisenssejä. Tämä poistaa käyttöönoton esteitä ja antaa jokaisen käytettävissä olevan ryhmän jäsenen suorittaa pinoamistehtäviä työnkulun vaatimusten mukaisesti.
Kompakti runko ahtaaseen käyttöön
Manuaalisen pinoamiskoneen pieni pinta-ala ja tiukka kääntösäde mahdollistavat sen käytön käytävillä ja varastotiloissa, joihin sähköpinoajia tai vastapainotrukkeja ei pääse käsiksi. Tämä tekee käsikäyttöisestä pinoajasta käytännöllisen ratkaisun pinoamiskyvyn jälkiasentamiseen olemassa oleviin tiloihin ilman käytävän leventämistä tai rakenteellisia muutoksia.
Integroitu turvalukko ja jarrutus
Laadukkaat manuaaliset pinoamiskoneet on varustettu a turvalukkomekanismi, joka kytkeytyy automaattisesti päälle, kun kuorma saavuttaa korkeuden , estää tahattoman laskeutumisen sijoittamisen tai hyllyn asettamisen aikana. Ohjauspyörässä oleva jarrulaite varmistaa pysäköinnin vakautta tasaisilla pinnoilla, mikä vähentää riskiä, että yksikkö rullaa, kun kuljettaja työskentelee korkealla.
Tehosta riippumaton monipuolisuus
Koska manuaalinen pinoaja ei vaadi sähköliitäntää, sitä voidaan käyttää varastoissa, joissa ei ole virransyöttöinfrastruktuuria, väliaikaisilla varastointialueilla, etätyömailla ja tiloissa, joissa sähkölaitteet ovat turvallisuusriski. Tämä riippumattomuus tehoolosuhteista tekee siitä aidosti joustavan työkalun monenlaisissa käyttöympäristöissä.
Sovellusskenaariot: missä manuaaliset pinoamiskoneet tuottavat eniten arvoa
The manuaalinen pinoaja soveltuu parhaiten ympäristöihin, joissa pinoamiskorkeudet ovat kohtuulliset, lavamäärät ovat hallittavissa ja sähkökäyttöisten laitteiden kustannuksia ei voida perustella. Alla olevassa taulukossa on kuvattu ensisijaiset käyttötapaukset kussakin asetuksessa tarjottuihin tehtäviin ja etuihin.
Taulukko 1: Tärkeimmät sovellusskenaariot, tyypilliset tehtävät ja manuaalisten pinoamislaitteiden käyttöedut | Sovellusskenaario | Tyypillisiä tehtäviä | Keskeinen hyöty |
| Pienet ja keskisuuret varastot | Keski-/matalakorkea pinoaminen, pääsy hyllylle, lyhyet siirrot | Edullinen, tilaa säästävä pinoamisratkaisu |
| Tehdastyöpajat | Puolivalmisteiden/valmiiden tuotteiden pinoaminen, rivien väliset siirrot | Pienikokoinen, ei virtakaapeleita |
| Logistiikka ja jakelupisteet | Pienierälajittelu, lastaus/purku, keskikorkea pinoaminen | Parempi varastoinnin käyttö, vähemmän manuaalista rasitusta |
| Vähittäiskaupat ja supermarketit | Tavaravarastointi, hyllyjen täydennys, varastojen pinoaminen | Kapea käytävä yhteensopiva, lattiaystävällinen |
| Tilat ilman virtalähdettä | Pinoaminen ja nouto verkon ulkopuolella tai väliaikaisissa tiloissa | Täysin tehosta riippumaton toiminta |
| Pienet prosessointitehtaat | Raaka-aineiden ja valmiiden tuotteiden nosto ja pinoaminen | Kustannustehokas pienikokoisiin pinoamistarpeisiin |
Manuaalinen pinoaja vs. sähköinen pinoaja: oikean laitteiston valinta
Molemmat manuaalinen pinoaja ja sähköinen pinoaja palvelevat samaa perustarkoitusta - lavatavaroiden nostamista ja pinoamista - mutta ne sopivat hyvin erilaisiin käyttöprofiileihin. Väärä valinta kumpaankin suuntaan johtaa joko ylikulutukseen tai käsittelyn tehokkuuden pullonkaulan luomiseen.
- Valitse manuaalinen pinoaja kun päivittäiset pinoamisjaksot ovat rajoitettuja, vaaditut nostokorkeudet eivät ylitä 3 metriä, budjetti on ensisijainen rajoitus tai laitoksella ei ole luotettavaa virtalähdettä. Se on myös parempi valinta, kun pinoajaa käytetään ajoittain eikä jatkuvasti koko työvuoron ajan.
- Valitse sähköinen pinoaja Kun käyttäjät suorittavat pinoamistehtäviä toistuvasti täyden 8 tunnin työvuoron aikana, nostokorkeudet ylittävät 3 metriä, kuorman painot ovat jatkuvasti lähellä kantavuuden ylärajaa tai käyttäjän väsymyksen ja tuki- ja liikuntaelinten loukkaantumisriskin vähentäminen on turvallisuuden prioriteetti.
Monille kasvaville yrityksille käsin pinoaja on oikea aloitustyökalu – se tarjoaa aidon pystysuoran pinoamiskyvyn pienin kustannuksin, ja sitä voidaan täydentää sähköisillä laitteilla suorituskyvyn kasvaessa.
Usein kysyttyjä kysymyksiä manuaalisista ja käsikäyttöisistä pinoamislaitteista
Mikä on tavallisen manuaalisen pinoajan suurin nostokorkeus?
Suurin osa tavallisista käsikäyttöisistä pinoamislaitteista on suunniteltu nostamaan kuormia 100 metrin korkeuteen 1,5-3 metriä . Tämä kattaa suurimman osan keskikokoisista ja matalista hyllyistä, joita löytyy pienissä varastoissa ja vähittäiskaupan takamyymälöissä. Yli 3 metrin nostokorkeutta vaativiin töihin sähköpinoaja, jossa on jatkettu masto, on turvallisempi ja tarkoituksenmukaisempi valinta, koska käsityöstä tulee epäkäytännöllistä ja vaarallista suuremmilla korkeuksilla.
Kuinka paljon painoa käsikäyttöinen pinoaja pystyy nostamaan?
Vakiokäsikäyttöiset pinoamiskoneet on mitoitettu kantavuudella 1-2 tonnia (1,000–2,000 kg) . Tarkista aina lavakuorman paino ennen nostamista ja vältä käyttöä nimelliskapasiteetin ylärajalla normaalin käytännön mukaisesti, koska toistuvat lähes maksimikuormat kiihdyttävät hydraulijärjestelmän kulumista.
Vaatiiko manuaalisen pinoajan käyttäminen lisenssiä tai muodollista koulutusta?
Useimmilla alueilla on virallinen laitelisenssi ei vaadita käsikäyttöisille pinoamiskoneille, koska ne luokitellaan erilleen moottorikäyttöisistä teollisuustrukeista. Työnantajat ovat kuitenkin vastuussa siitä, että käyttäjät ymmärtävät turvalliset kuormarajat, oikean pumppaustekniikan, maston vakauden korkeudessa ja hätätoimenpiteet ennen valvomatonta käyttöä. Lyhyt, paikkakohtainen ohje on aina suositeltavaa.
Mitä huoltoa manuaalinen pinoaja vaatii?
Huoltovaatimukset ovat minimaaliset. Säännöllisiin tarkastuksiin tulee kuulua haarukan varsien ja maston tarkastus näkyvien vaurioiden varalta, hydraulijärjestelmän nouseminen ja lasku tasaisesti ilman vuotoja, turvalukon kiinnittymisen ja vapautumisen varmistaminen ja kaikkien pyörän vapaan pyörimisen varmistaminen. Maston kanavien ja hydraulipumpun säännöllinen voitelu on ensisijainen jatkuva huoltotehtävä. Asianmukaisella hoidolla hyvin rakennettu manuaalinen pinoaja voi tarjota luotettavaa palvelua useiden vuosien ajan.
Voidaanko manuaalista pinoajaa käyttää tiloissa, joissa ei ole sähköä?
Kyllä – tämä on yksi käsipinoamiskoneen käytännöllisimmistä eduista. Koska koko nosto- ja vetomekanismi on saa virtansa yksinomaan operaattorilta , se toimii normaalisti varastoissa, työpajoissa ja väliaikaisissa varastoissa, joissa ei ole sähköinfrastruktuuria. Tämä tekee siitä ihanteellisen ratkaisun uusiin rakenteilla oleviin tiloihin, etäkohteisiin ja kaikkiin toimintoihin, joissa virransyöttö on epäluotettavaa tai ei ole saatavilla.
Manuaalisten pinoamislaitteiden turvalliset käyttötavat
Vaikka käsin pinoaja on mekaanisesti suoraviivaista, työskentely korotetuilla kuormilla tuo riskejä, jotka edellyttävät johdonmukaista huomiota turvallisiin toimintatapoihin. Seuraavat käytännöt ovat välttämättömiä jokaiselle toimijalle.
- Tarkasta laite ennen jokaista käyttöä. Tarkista haarukan varret, maston kanavat, hydraulitoiminto, turvalukko ja pyörät ennen jokaista käyttökertaa. Mahdollisista vioista on ilmoitettava ja laite on poistettava käytöstä korjaukseen saakka.
- Älä koskaan ylitä nimelliskuormitusta. Manuaalisen pinoamiskoneen ylikuormitus – erityisesti korkeudella – kuormittaa liikaa maston hitsauksia ja hydraulisylinteriä, mikä lisää rakennevaurioiden ja kuorman putoamisen riskiä.
- Varmista ennen nostamista, että kuorma on vakaa ja keskitetty. Epätasaisesti jakautunut tai väärin sijoitettu lava voi siirtyä noston aikana, jolloin kuorma kaatuu. Tarkista vakaus maanpinnan tasolla ennen kuin pumppaat kuorman hyllyn korkeudelle.
- Kytke turvalukko aina, kun työskentelet korkealla. Kun haarukat saavuttavat tavoitekorkeuden, varmista, että turvalukko on lukittunut ennen kuin vapautat käden paineen kahvasta. Älä koskaan luota pelkästään hydraulijärjestelmään pitääksesi kuorman korkeudessa.
- Pidä kulkureitti vapaana ennen kuin siirryt. Tarkista, että edessä oleva käytävä on vapaa esteistä ja jalankulkijoista, ennen kuin hinaat lastattua pinoajaa. Liikkuu hallitulla tahdilla, erityisesti lähestyessäsi hyllyjen päitä, oviaukkoja ja alueita, joissa lattiataso muuttuu.
