Varastohyllyt ovat korkealaatuisesta teräksestä valmistettuja varastojärjestelmiä, jotka on suunniteltu organisoimaan ja maksimoimaan sekä pysty- että vaakavarastotilan käyttö. Sen sijaan, että tavaroita pinottaisiin suoraan lattialle – menetelmä, joka rajoittaa saavutettavuutta, lisää vaurioriskiä ja tuhlaa ylätilavuutta – varastohyllyt mahdollistavat tavaroiden varastoinnin jäsenneltyissä, helposti saavutettavissa olevissa kerroksissa, usein lattiatasolta tilan täyteen korkeuteen.
Oikein suunniteltu varastohylly järjestelmä voi lisätä käytettävissä olevaa tallennuskapasiteettia 2-3 kertaa verrattuna perinteiseen maapinoamiseen, mikä tekee siitä yhden vaikuttavimmista sijoituksista logistiikkaoperaattoreille, valmistajille ja jakelijoille, jotka haluavat parantaa suorituskykyä laajentamatta fyysistä jalanjälkeään.
Kuinka varastohyllyt rakennetaan: rakenne ja valmistus
Rakenteellinen suorituskyky varastohyllys riippuu suoraan materiaalin laadusta ja valmistustarkkuudesta. Vakiotelinejärjestelmät koostuvat seuraavista osista:
- Sarakkeet (pystysuorat): Pystysuuntaiset teräsrungot, jotka kantavat varastoidun tavaran täyden pystysuoran kuorman. Pilarin paksuus ja rei'ityskuvio määräävät, kuinka hienosti palkin korkeutta voidaan säätää.
- Palkit: Vaakasuuntaiset kantavat osat yhdistävät pylväspareja kullakin varastotasolla. Palkin profiili ja jänneväli määräävät tasokohtaisen kuormituskyvyn.
- Poikkipalkit ja laminaatit: Toissijaiset tukielementit, jotka jakavat kuorman tasaisesti palkkiparien kesken, estävät pistekuormituksen ja mahdollistavat pienempien säiliöiden tai laatikoiden säilyttämisen suoraan telineessä.
- Lisävarusteet: Pylvässuojat, hakatapit, rivivälikkeet ja romahtamaton verkko – osat, jotka suojaavat rakennetta käsittelylaitteiden iskuilta ja estävät tavaroiden putoamisen.
Valmistuksen jälkeen rakenneosat läpikäyvät suihkupuhalluksen pinnan epäpuhtauksien poistamiseksi, mitä seuraa sähköstaattinen jauhemaalaus. Tämä viimeistely tarjoaa korroosion, kulumisen ja ruosteenkestävyys koko telineen käyttöiän ajan – mukaan lukien vaativat ympäristöt, kuten kylmävarasto, kosteat käsittelyalueet ja katetut ulkovarastot.
Varastohyllyjen tyypit ja niiden parhaiten sopivat sovellukset
Oikean telinetyypin valinta on tärkeää sekä varastointitiheyden että toiminnan tehokkuuden saavuttamiseksi. Erilainen varastohylly kokoonpanot on optimoitu erilaisille varastoprofiileille, käsittelylaitteille ja pääsymalleille.
| Telineen tyyppi | Varastointimenetelmä | Pääsymalli | Paras |
| Valikoiva teline | Yksisyvät kuormalavat | Suora pääsy jokaiseen lavaan | Korkea SKU, nopeasti liikkuva varasto |
| Drive-In teline | Monisyvät kuormalavat kaistalla | LIFO (viimeinen sisään, ensimmäinen ulos) | Matala SKU, suuri volyymi varastointi |
| Ulokehylly | Avoimet kädet, ei etupylvästä | Sivulataus | Pitkät tavarat: putket, puutavara, profiilit |
| Mezzanine teline | Monitasoiset korotetut alustat | Portaikko tai tavarahissi | Maksimoi pystysuora tila vähäliikenteisillä alueilla |

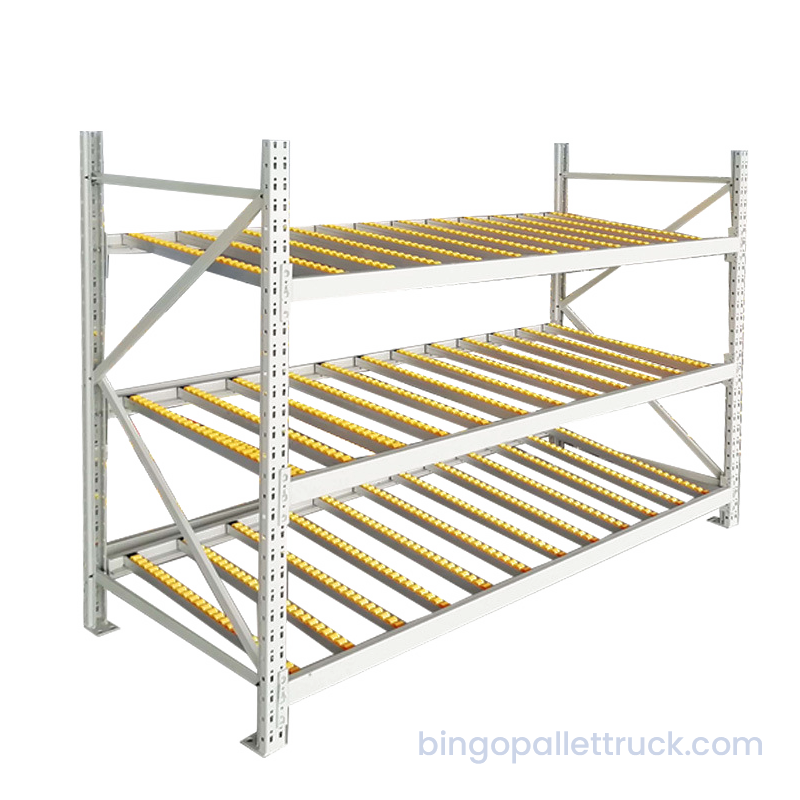

| Gravity teline | Kaltevat rullaradat | FIFO (ensimmäinen sisään, ensimmäinen ulos) | Päivämääräherkät tavarat, korkeakiertoiset tuotteet |
Yleisten varastohyllytyyppien vertailu varastointitavan, pääsymallin ja optimaalisen sovelluksen mukaan
Varastohyllyjen asennuksen tärkeimmät edut
Maksimoitu pystysuora tilan käyttö
Ensisijainen arvo varastohyllys on käyttämättömän yleisen määrän muuntaminen tuottavaksi varastokapasiteetiksi. Vakiotilassa, jonka vapaakorkeus on 6–10 m, hyvin suunniteltu hyllyt voivat moninkertaistaa tehokkaan varastointitiheyden 2-3 kertaa verrattuna lattiapinoamiseen – kalliiden tilojen laajentamisen lykkääminen tai poistaminen.
Suuri kantavuus ja rakenteellinen turvallisuus
Teräsrakenne tarkkuushitsauksella antaa varastohyllys tasokohtaiset kuormituskapasiteetit vaihtelevat 50 kg - 5000 kg riippuen palkin spesifikaatiosta ja jännevälistä. Vahvistettu rakenne kestää muodonmuutoksia jatkuvassa kuormituksessa ja tarjoaa vakauden, jota tarvitaan turvalliseen pitkäaikaiseen varastointiin, mukaan lukien monikerroksiset kokoonpanot, joihin haarukkatrukeilla ja työntömastotrukeilla pääsee käsiksi.
Nopea ja luotettava tavaroiden saatavuus
Valikoiva ja painovoima varastohylly mallit antavat käyttäjille suoran pääsyn yksittäisiin lavapaikkoihin tai tuoteväyliin, mikä eliminoi tarpeen siirtää muita tavaroita tietyn tuotteen hakemiseksi. Varastonhallintajärjestelmiin (WMS) integroituna hyllyasettelut mahdollistavat sijaintiin perustuvan varaston seurannan, mikä edelleen vähentää keräilyaikoja ja virheprosentteja.
Modulaarinen rakenne joustavaan kokoonpanoon
Useimpien pilari-palkkirakenne varastohyllys on luonnostaan modulaarinen. Kerroskorkeudet ovat säädettävissä pylvään rei'ityskuvion mukaan (yleensä 50–75 mm), jolloin teline voidaan konfiguroida uudelleen tuotteen mittojen tai varastointivaatimusten muuttuessa – ilman uusien rakenneosien hankintaa.
Kestävyys vaativissa ympäristöissä
Ruiskupuhalletut ja jauhemaalatut teräsosat kestävät korroosiota, kosteutta ja pinnan kulumista varastohyllys sopii kylmävarastoihin, elintarvikkeiden jalostusympäristöihin ja kosteisiin varastoihin, joissa päällystämätön teräs huononee nopeasti.
Alan sovellukset: Missä varastohyllyillä on mitattavissa oleva vaikutus
Logistiikka- ja jakelukeskukset
Laajamittainen logistiikkatoiminta riippuu varastohyllys varastoida lavalle asetettuja tavaroita, muovilaatikoita ja laatikoita järjestetyissä, sijaintiindeksoiduissa asennoissa. Valikoiva hyllystö yhdistettynä trukkien tai työntömastotrukkien käyttöön mahdollistaa tehokkaan saapuvan vastaanoton, syrjäyttämisen ja lähtevän poiminta ilman ruuhkaa tai hakuaikaa.
Valmistus ja teollisuusosien hallinta
Tuotantopaikoilla, varastohyllys järjestää raaka-aineet, keskeneräiset komponentit ja valmiit tuotteet SKU:n tai tuotantotilauksen mukaan. Selkeästi määritellyt varastopaikat vähentävät osien etsimiseen kuluvaa aikaa, tukevat oikea-aikaista toimitusta tuotantolinjoille ja mahdollistavat tarkan varaston laskemisen.
Ruoan, juoman ja lääkkeiden varastointi
Korroosionkestävät pinnoitteet ja hygieeniset rakenneprofiilit tekevät varastohyllys sopiva säänneltyihin säilytysympäristöihin. Gravity-telineet tukevat FIFO-kiertoa (first-in, first-out), joka on pakollinen käytäntö päivämääräherkille elintarvikkeille ja lääketuotteille, mikä minimoi vanhenemiseen liittyvät häviöt.
Kylmävarastot ja kylmävarastot
Kylmätila on kallista rakentaa ja käyttää. Varastohyllyt ovat välttämättömiä näissä ympäristöissä juuri siksi, että ne poistavat suurimman tallennuskapasiteetin rajoitetusta ja kalliista jalanjäljestä. Alhaisia lämpötiloja kestävä teräs ja pinnoitteet säilyttävät rakenteellisen suorituskyvyn jopa -30 °C:n lämpötiloissa varmistaen pakaste- ja jäähdytettyjen tavaroiden turvallisen varastoinnin.
Vähittäiskaupan taka- ja supermarkettivarasto
Vähittäiskaupan ympäristöissä, takavarasto telineet mahdollistaa varastovaraston tiheän varastoinnin tuoteryhmittäin. Nopea täyttö selkeästi merkityistä telinepaikoista lyhentää varastointiaikaa ja tukee jatkuvaa saatavuutta myymälässä.
Varastohyllyn asennuksen suunnittelu: tärkeimmät arvioitavat tekijät
Tehokas varastohylly asennus alkaa jäsennellyllä suunnitteluprosessilla. Kiirehtiminen hankintaan ottamatta huomioon seuraavia tekijöitä johtaa tyypillisesti järjestelmiin, jotka eivät toimi tai vaativat kallista uudelleensuunnittelua:
- Lattian kantavuus: Varmista laitoksesi rakenteellinen lattiakuormitus, ennen kuin määrität telineen korkeuden ja lavan painon. Raskaasti kuormitetut telinepylväät keskittävät merkittävät pistekuormat laattaan – suuritiheyksisille järjestelmille voidaan tarvita rakennesuunnittelijan arviointi.
- Puhdas korkeus ja sprinklerivälys: Telineen korkeuden on otettava huomioon laitoksen vapaa sisäkorkeus ja paikallisten rakennusmääräysten tai vakuutusten asettamat palonsammutusvälivaatimukset.

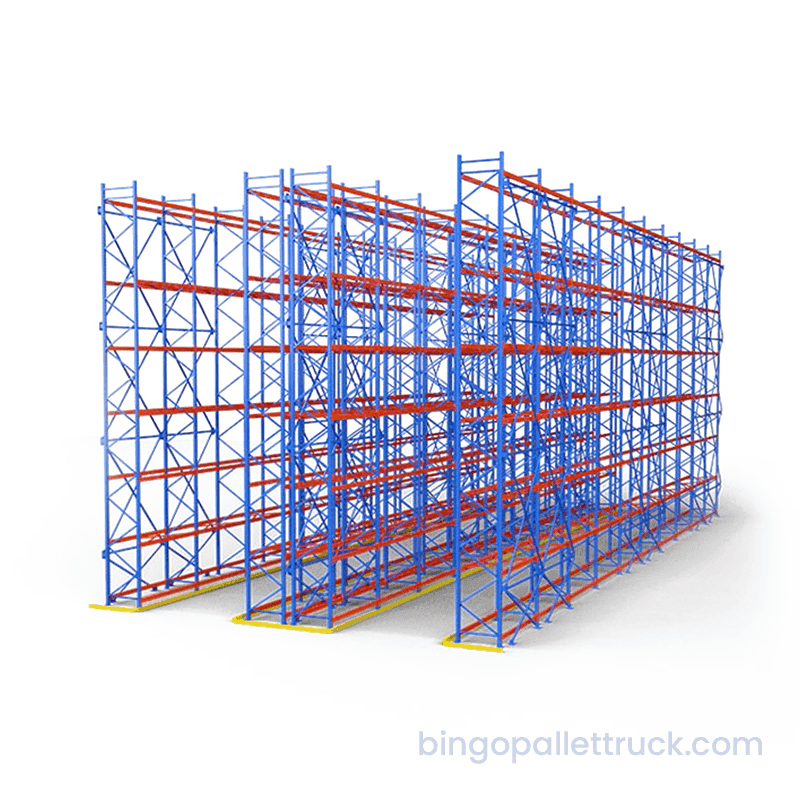

- Käytävän leveys ja käsittelylaitteet: Käytävän leveyden on vastattava laitoksessa käytettävien trukkien, työntötrukkien tai lavanosturien kääntösädettä ja käyttötietoja. Kapean käytävän telinejärjestelmät vaativat erikoislaitteita, mutta ne tarjoavat suuremman varastointitiheyden.
- Varastoitujen tavaroiden latausprofiili: Määritä palkin kuormitusarvot raskaimman odotetun lavan tai yksikkökuorman perusteella, älä keskimääräisten painojen perusteella. Turvallisuustekijöitä tulee soveltaa johdonmukaisesti kaikilla telinetasoilla.
- Tulevat joustavuusvaatimukset: Jos varastosekoituksen tai kuormalavojen mitat todennäköisesti muuttuvat, aseta etusijalle modulaariset telinejärjestelmät, joissa on hienosäädettävät palkin korkeudet ja yksinkertaiset uudelleenkonfigurointitoimenpiteet.
Usein kysyttyjä kysymyksiä varastohyllyistä
Millaista kantavuutta varastohyllyt yleensä tukevat?
Varastohylly kuormituskapasiteetit vaihtelevat suuresti järjestelmätyypin ja palkin spesifikaatioiden mukaan, alkaen 50 kg per taso kevyille hyllyille asti 5000 kg per taso raskaaseen teollisuuden lavahyllyihin. Varmista aina sekä palkin kapasiteetti (kukin palkkiparin kantama kuorma) että pystykapasiteetti (kokonaiskuorma, jonka kukin pilarikehys voi kestää kaikilla tasoilla) ennen telinejärjestelmän kuormittamista.
Voidaanko varastohyllyjä säätää asennuksen jälkeen?
Kyllä. Useimmat varastohylly järjestelmissä käytetään kiinnitys- tai pulttipalkkiliitäntää, joka mahdollistaa palkkien korkeuden muuttamisen säätämällä pylvään eri rei'itystasoa. Tämä uudelleenkonfigurointi tulee tehdä telineen ollessa tyhjä ja noudattamalla valmistajan säätömenettelyjä rakenteen eheyden säilyttämiseksi.
Mitä eroa on selektiivisten telineiden ja sisäänajotelineiden välillä?
Valikoiva varastohyllys varastoi lavoja yhden syvän asennoissa siten, että käytävä on jokaisen hyllypinnan edessä, jolloin jokaiselle lavalla on suora pääsy ilman, että muut siirretään. Sisäänajotelineissä lavoja säilytetään useissa eri paikoissa syvällä jaetuilla ajoväylillä, ja trukit ajavat hyllyrakenteeseen – mikä lisää merkittävästi varastointitiheyttä, mutta rajoittaa pääsyä viimeinen sisään, ensimmäinen ulos -malliin (LIFO). Oikea valinta riippuu varaston kiertotiheydestä ja kuormalavojen määrästä SKU:ta kohti.
Soveltuvatko varastohyllyt kylmävarastointiympäristöihin?
Kyllä. terästä varastohyllys jauhemaalattuja tai kuumasinkittyjä pintakäsittelyjä käytetään laajalti kylmä- ja pakastevarastoissa. Rakenneteräs säilyttää kantokykynsä jopa -30°C lämpötiloissa ja suojapinnoite estää pinnan korroosiota kondensaatiokierrosten aikana lämpötilanvaihteluiden aikana.
Miten varastotelineet tulee suojata trukin vaurioilta?
Telinepylväiden pohjassa lattiaan pultatut pilarisuojukset ovat tehokkain suoja trukin törmäysvaurioita vastaan. Käytävän kulmissa suositellaan myös käytävän päätysuojia, turvakaiteita ja telinesuojaimia. Säännölliset telinetarkastukset – taipuneiden pylväiden, vääntyneiden palkkien ja puuttuvien turvatappien tarkastaminen – ovat välttämättömiä rakenteellisen turvallisuuden ylläpitämiseksi aktiivisessa tilassa. varastohylly ympäristöissä.
Voidaanko varastohyllyt räätälöidä ei-standardin mukaisiin varastomittoihin?
Kyllä. Modulaarinen luonne varastohylly järjestelmät mahdollistavat pylväiden korkeuden, palkkien jännevälit, lahden leveydet ja telineen kokonaissyvyyden määrittämisen vastaamaan tarkasti laitoksen mittoja, mukaan lukien epäsäännölliset pohjapiirrokset, pylväsristiköt ja ovien tai telakan sijoittelut. Räätälöityjä konfiguraatioita on saatavilla telinetoimittajilta, ja ne suunnitellaan tyypillisesti CAD-pohjaisilla varastosuunnittelutyökaluilla.
Varastohyllyn turvallisuus: tarkastus, kuorman merkintä ja huolto
A varastohylly järjestelmä on vain yhtä turvallinen kuin sen päivittäiseen käyttöön liittyvät käytännöt. Telineen rakenteelliset viat johtuvat melkein aina jostakin kolmesta syystä: ylikuormitus, trukin törmäysvauriot tai turvakomponenttien puuttuminen. Seuraavat käytännöt ovat välttämättömiä turvallisen telineympäristön ylläpitämiseksi:
- Latausilmoitukset: Näytä hyväksytty kantavuus jokaiselle telinealueelle jokaisen käytävän päässä. Näissä huomautuksissa on määriteltävä sekä palkin kuorma (tasoa kohti) että runkokuorma (kokonaispari pystysuoraa kohti), jotta käyttäjät voivat varmistaa vaatimustenmukaisuuden ilman erikoisosaamista.
- Säännölliset silmämääräiset tarkastukset: Anna vastuu rutiininomaisista telineen tarkastuksista – vähintään kuukausittain – tunnistaakseen taipuneet pystykannattimet, halkeilevat hitsit, puuttuvat turvatapit tai siirtyneet palkkiliittimet, ennen kuin ne vaarantavat rakenteen eheyden.
- Välitön purku iskun jälkeen: Kaikki pystysuorat tai palkki, johon käsittelylaitteet ovat osuneet, tulee purkaa ja arvioida ennen telineen palauttamista käyttöön. Pienetkin näkyvät muodonmuutokset voivat vähentää merkittävästi teräspilarin kantavuutta.
- Käytä valmistajan sovittamia varaosia: Vaihda vaurioituneet osat vain alkuperäisen telineen valmistajan määrittelemiin tai rakenteellisesti vastaaviksi vahvistettuihin osiin. Eri valmistajien komponenttien sekoittaminen voi luoda yhteensopimattomia kuormareittejä ja heikentää telineen yleistä turvallisuutta.
