Trukkilavatelineiden suojaus: Käytännön opas varastovaurioiden estämiseen

Jakelukeskuksen rutiininomaisen läpikäynnin aikana varastopäällikkö huomasi pystysuoran lavatelineen alalaipassa pienen lommo. Siinä ei ollut kuormaa, joten kolhu kirjattiin kosmeettiseksi. Kolme viikkoa myöhemmin samaa pylvästä laiduntava trukki aiheutti lommotun osan nurjahduksen, mikä lähetti kokonaisen lavan lattialle. Näin yleensä tapahtuu lavatelineiden vaurioita: pieniä törmäyksiä, huomiotta jätettyjä varoitusmerkkejä ja rakenne, joka rikkoutuu paljon odotettua nopeammin.

Trukin lavatelineen suojaus ei ole lisävaruste. Se on olennainen osa varastoturvallisuutta ja omaisuudenhallintaa. Useimmissa hyllyjärjestelmissä pystytuet ja käytävän päät on suunniteltu kantamaan pystysuuntaisia ​​kuormia, ei sivuttaisia ​​iskuja. Kun trukki osuu suojaamattomaan pylvääseen hitaalla nopeudella, kyseisen osan kantavuus voi laskea dramaattisesti. Suojaa teline ennen ensimmäistä törmäystä ja tarkasta sitten suoja ja huolla se osana normaalia toimintaa.

Miksi lavatelineiden suojaus on tärkeämpää kuin uskotkaan

Suojaamaton pystytuki on jokaisen lavatelineen heikko kohta. Se on suunniteltu kuljettamaan puristuskuormia palkeista ja kuormalavoista. Haarukkatrukin sivulta tuleva isku taivuttaa pilarin laippaa, ja kun poikkileikkaus muuttuu, kuormitusrata muuttuu. Taivutettu pylväs saattaa silti säilyttää nykyisen painonsa, mutta se menettää suurimman osan kyvystään absorboida lisärasitus, kuten toinen törmäys, siirtynyt kuorma tai normaali telinevärinä.

Yllä oleva taulukko listaa yleisimmät lavatelineiden vaurioiden lähteet varastoissa, joissa ei ole erityistä suojausta. Suurin osuus on trukkien törmäykset pylväitä vasten ja seuraavaksi törmäykset käytävän päissä. Lataus- ja purkuvirheet aiheuttavat myös jatkuvaa vahinkoa, vaikka törmäystä ei tapahdu. Tällä jakaumalla on merkitystä, koska kaksi suurinta lähdettä esiintyvät juuri siellä, missä yksinkertaiset suojat voivat vaikuttaa. Suojausohjelma, joka kattaa pystytuet ja käytävän päät, voi siten käsitellä suurimman osan riskeistä. Prosentit voivat vaihdella laitoksen mukaan, mutta kuvio on huomattavan johdonmukainen.

Yksi tärkeä yksityiskohta on ero näkyvän ja piilotetun vaurion välillä. Pystysuoran takana oleva kolhu ei ehkä ole näkyvissä nopean ajon aikana, mutta se silti muuttaa pilarin rakenteellista kapasiteettia. Siksi suojaus tulee asentaa ennen vaurion havaitsemista, ei vääntyneen rungon havaitsemisen jälkeen.

Keskity: pystytuet, telinepäät ja palkin päät

Lavahyllyssä on kolme vyöhykettä, joihin haarukkatrukki törmää todennäköisimmin: käytäviin päin olevat pystytuet, telineiden päät käytävän kulmissa ja palkkien päät, joissa kuormat tulevat ja lähtevät. Jokainen vyöhyke tarvitsee erityyppisen suojan, koska törmäyskulma ja -taajuus ovat erilaisia.

Tehokas lähestymistapa käsittelee näitä kolmea vyöhykettä yhtenä järjestelmänä. Kun trukki kääntyy käytävän päässä, telineen päätysuojus ottaa ensimmäisen iskun ja ohjaa trukin pois pystysuorasta. Kun kuorma asetetaan liian nopeasti, palkin päädyn iskulevy suojaa lukitusmekanismia. Tällä tavalla suojaus toimii parhaiten, kun se on sovitettu kunkin käytävän liikennekuvioon.

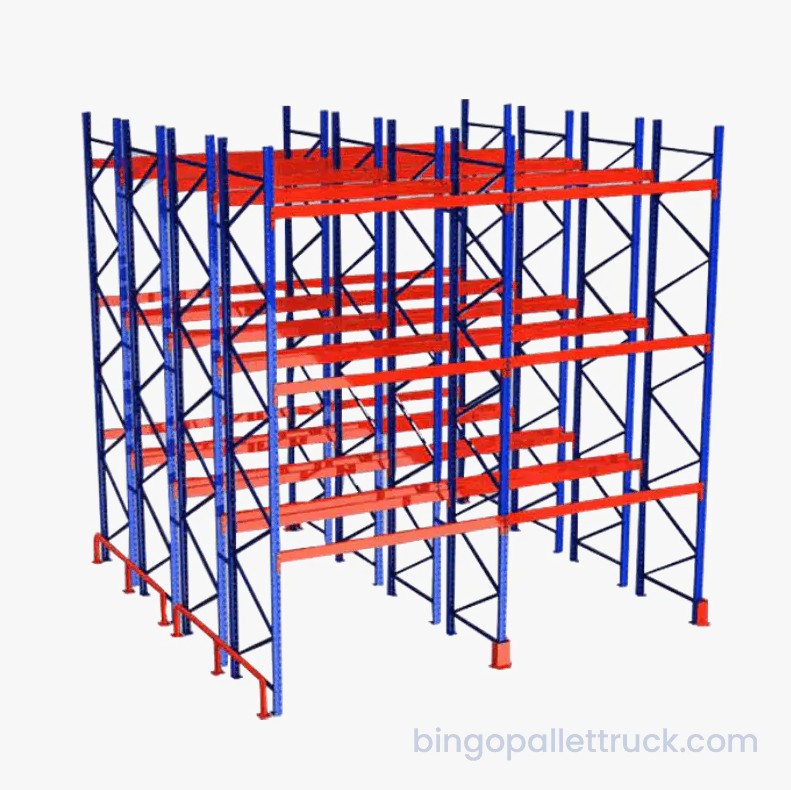

Heavy Duty Selektiivinen lavahylly säädettävillä palkeilla Tämä säädettävä palkkihylly kantaa jopa 1800 kg per kerros ja sopii joustavaan varastointiin. Se on olennainen tässä rakenteellisena perustana käytävien suojaus- ja trukkien välystarpeiden arvioinnissa. Näytä tuote →

Suojausvaihtoehtojen vertailu: suojukset, esteet ja pollarit

Varastonhoitajat voivat valita useista perussuojausmenetelmistä. Pylvässuojat kietoutuvat pystysuoran ympärille, telineen päätysuojat suojaavat rivin ulkopintaa, ja pollarit tai esteet luovat fyysisen eron trukkien liikenteen ja telineen välille. Oikea vaihtoehto riippuu käytävän leveydestä, kuorma-autotyypistä ja siitä, kuinka usein tietylle alueelle törmätään.

Pylväskaavio havainnollistaa kerrostetun suojasuunnitelman vaikutusta. Suojaton laitos voi helposti tallentaa yli kaksikymmentä telinevauriotapausta vuodessa. Peruspylvässuojien lisääminen vähentää suorien pystyiskujen määrää, mutta käytävien ja palkkien päät jäävät paljaaksi. Täysi suojausohjelma, joka sisältää pystysuojia, päätysuojia ja esteitä, pienentää luvun pieneen yksinumeroiseen. Tämä ei ole kiinteä numero; suuntaus on yhdenmukainen alan havaintojen kanssa. Jopa vaatimaton suojan lisäys laskee nopeasti korjauskustannuksia ja seisokkeja.

Tutkakaavio vertailee kahta yleistä suojamateriaalia viidellä suorituskykykriteerillä. Sinisessä polygonissa on terässuojat, joilla on korkea iskunkestävyys ja pienempi asennusnopeus. Kevyemmässä polygonissa on polymeerisuojat, joiden asennus on nopeampi ja iskunkestävyys hieman pienempi. Kustannukset ja huollon helppous ovat molemmissa vertailukelpoisia, kun taas näkyvyys suosii kevyempiä polymeerisuojia kapeissa käytävissä. Kompromissi on selvä: teräs tarjoaa vahvimman pistesuojan, kun taas polymeeri on helpompi asentaa ja helpompi tarkastaa. Käytävillä, joilla on usein kovia iskuja, teräs on edelleen turvallisempi valinta; vähäliikenteisille alueille polymeeri tarjoaa usein riittävän suojan pienemmillä asennuskustannuksilla.

Asettelu- ja suunnitteluvalinnat, jotka vähentävät trukkien vaikutuksia

Telineen suojaus ei rajoitu suojusten lisäämiseen. Varaston pohjaratkaisu määrittää, kuinka usein trukki joutuu kosketuksiin telineen kanssa. Kapeat käytävät, sokeat kulmat hyllyjen päiden lähellä ja lastausalueet, joissa ei ole riittävästi kääntötilaa, luovat edellytykset törmäykselle. Suunnitteluvalinnat voivat poistaa nämä ehdot ennen kuin niistä tulee ongelma.

Viivakaavio näyttää yleisen kuvion suojausohjelman käyttöönoton jälkeen. Kolmella ensimmäisellä vuosineljänneksellä vahinkotapaukset ovat edelleen korkeat, koska telineessä ei ole erityisiä suojia. Neljännen vuosineljänneksen lopussa suoja asennetaan ja kuljettajan koulutus alkaa. Sen jälkeen raportoitujen vaikutusten määrä laskee tasaisesti. Viivan kaksi segmenttiä tekevät vaikutuksen helposti havaittavissa: korkea tasanne ennen suojaa ja laskeva trendi sen jälkeen. Tämä kuvio on usein vieläkin voimakkaampi tiloissa, jotka myös säätelevät käytävien sijoittelua ja liikenteen sujuvuutta.

• Pidä trukin kääntösäteiden ja telineen päiden välinen välys telineen valmistajan suositteleman vähimmäistason yläpuolella.
• Asenna peilit tai kuperat turvapeilit sokeiden käytävien leikkauskohtiin.
• Käytä hyvin näkyviä lattiamerkintöjä ohjaamaan kuljettajaa lastausalueille.
• Harkitse virtausteline- tai sisäänajotelinerakenteita, jotka rajoittavat etäisyyttä, jonka haarukkatrukki kulkee telineen sisällä.

Ulkoasun muutokset eivät aina ole kalliita. Vilkkaan liikenteen käytävien siirtäminen pois telineen päistä, kääntöympyrän lisääminen jokaisen rivin loppuun ja käyttäjien kouluttaminen lähestymään kohtisuorassa telineeseen nähden voi vähentää törmäystiheyttä ilman suuria remontteja.

Rakenna yksinkertainen lavatelineiden suojaussuunnitelma

Sinun ei tarvitse suunnitella koko varastoasi uudelleen aloittaaksesi lavatelineiden suojaamisen. Käytännön suunnitelma alkaa läpikäynnillä ja päättyy ajoitettuihin tarkastuksiin. Alla olevat vaiheet ovat riittävän yksinkertaisia ​​olemassa olevalle laitokselle ja riittävän joustavia uuteen rakennukseen.

1. Kävele jokaisella käytävällä ja merkitse pystytuet ja telineen päät, joissa näkyy mutka, naarmu tai siirtynyt suoja.
2. Asenna suojaus ensin alttiimpiin pylväisiin, yleensä kahteen ensimmäiseen pystysuoraan kumpaankin käytävän päähän ja jokaiseen pylvääseen käännöksen lähellä.
3. Kouluta trukin kuljettajia ilmoittamaan kaikista kosketuksista telineeseen, vaikka trukki ei olisi vaurioitunut näkyvästi.
4. Suunnittele dokumentoitu tarkastus jokaisen raportoidun vaikutuksen jälkeen ja täydellinen telinetarkastus kerran vuodessa.
5. Tarkista sokeiden kulmien ja ahtaiden kääntöalueiden asettelu ja säädä liikennevirtaa ennen suojusten vaihtamista.

Jos itse teline on vanhempi tai ei vastaa nykyistä trukkikantaa, harkitse varastorakenteen uudistamista osana laajempaa turvallisuusinvestointia. Suuritiheyksinen järjestelmä voi vähentää aikaa, jonka trukki viettää kapeissa riveissä, ja hyvin suunniteltu valikoiva teline tarjoaa kuljettajien tarvitseman tilan kuormien turvalliseen sijoittamiseen. Jos haluat laitoskohtaisen suosituksen, ota yhteyttä varastoratkaisutiimiimme tai tutustu meidän toimitusketjuratkaisujen valmistus nähdäksesi, kuinka integroitu teline- ja käsittelyjärjestelmä vähentää törmäysriskiä.
