Mitä on teollisuushyllyt?

Teolliset hyllyt on luokka raskaita, suunniteltuja teräsvarastorakenteita, jotka on suunniteltu järjestämään, tukemaan ja tarjoamaan järjestelmällinen pääsy tavaroille, materiaaleille ja komponenteille varastoissa, jakelukeskuksissa, tuotantolaitoksissa ja vähittäiskaupan varastoissa. Se on nykyaikaisen toimitusketjun perustavanlaatuinen varastointiinfrastruktuuri , jonka avulla tilat voivat käyttää pystysuoraa rakennuksen korkeutta tehokkaasti, järjestää varaston tyypin ja sijainnin mukaan ja mahdollistaa mekaanisten käsittelylaitteiden – haarukkatrukkien, työntömastotrukkien, lavanostureiden – pääsyn varastoituihin kuormiin luotettavasti ja turvallisesti.

Toisin kuin kotimaiset hyllyt tai kevyet varastot, teollisuushyllyt on suunniteltu kantamaan suuria kuormia – tyypillisesti useista sadoista kilogrammasta useisiin tonneihin varastointipaikkaa kohti – ja ne valmistetaan rakenneteräsprofiileista, jotka on laskettu, testattu ja sertifioitu kansallisten ja kansainvälisten kuormitusstandardien mukaisiksi. Oikein määritetty ja asennettu teollisuushyllyjärjestelmä voi lisätä käytettävissä olevaa säilytyskapasiteettia 200–400 % verrattuna lattiatason pinoamiseen samalla jalanjäljellä, mikä tekee siitä yhden tuottoisimmista infrastruktuuri-investoinneista mihin tahansa logistiikka- tai tuotantotoimintoon.

Teolliset hyllyt kattavat laajan valikoiman järjestelmätyyppejä – tavallisista selektiivisistä lavahyllyistä ja ulokehyllyistä automatisoituihin korkeapaikkaratkaisuihin ja dynaamisiin virtausjärjestelmiin – jokainen on suunniteltu tietylle kuormatyypin, varastointitiheyden vaatimuksen, suorituskyvyn tarpeen ja käsittelylaitteiden yhdistelmälle.

Kuinka teollisuushyllyt eroavat tavallisista hyllyistä

Ero teollisten hyllyjen ja tavallisten kaupallisten tai kotitalouksien hyllyjen välillä on merkittävä ja ylittää mittakaavan. Teolliset hyllyt on suunniteltu rakennejärjestelmäksi – ei huonekalutuotteeksi – ja sen spesifikaatiota, asennusta ja käyttöä säätelevät muodolliset suunnittelustandardit.

• Kantavuus: Teolliset hyllyt beam levels typically carry 500 kg to 5,000 kg or more per level. Standard office or retail shelving is rated for 50 to 200 kg per shelf — an order of magnitude less.
• Korkeus: Teolliset hyllyt routinely extends to 6, 10, or even 40 meters in automated high-bay warehouses. Standard shelving rarely exceeds 2.5 meters.
• Käsittelylaitteiden integrointi: Teolliset hyllyt is sized and spaced to accommodate forklift trucks, reach trucks, order pickers, and automated stacker cranes. Standard shelving is accessed manually.
• Suunnittelu ja sertifiointi: Teolliset hyllyt systems are subject to structural engineering calculations, load testing, and certification under standards such as EN 15512, FEM 10.2.02, RMI, or AS 4084. They require formal installation by qualified personnel, floor anchor engineering, and mandatory load signage.
• Turvallisuusmääräykset: Teolliset hyllyt installations are subject to workplace health and safety legislation, mandatory periodic inspection requirements, and specific damage assessment and reporting protocols that do not apply to standard shelving.

Teollisuushyllyjen ydinrakenneosat

Kaikilla teollisilla hyllyjärjestelmillä – tyypistä riippumatta – on yhteisiä perusrakenneosia. Näiden komponenttien ymmärtäminen selventää, kuinka järjestelmä kantaa kuormaa, kuinka se kootaan ja mihin vaurio- tai vikariskit ovat keskittyneet.

Pystysuuntaiset kehykset

Pystyrungot ovat telinerakenteen pystysuuntaisia kantavia pylväitä. Jokainen runkopaneeli koostuu kahdesta pystysuorasta pylväästä, jotka on yhdistetty toisiinsa vaakasuorilla ja diagonaalisilla tukiosilla, jotka muodostavat jäykän tikapuumaisen rakenteen. Kehyskorkeudet vaihtelevat 2 metristä matalan tason poimintajärjestelmissä 12 metriin tai enemmän korkean tason valikoivassa hyllyssä. Pystypilarin poikkileikkausprofiili ja teräsmitta määräävät järjestelmän kantavuuden — raskaamman osan pystytuet kantavat enemmän aksiaalista kuormaa ja vastustavat suurempia epäkeskisiä voimia trukin törmäyksestä.

Kuormapalkit

Kuormapalkit ovat vaakasuuntaisia osia, jotka ulottuvat pystysuorien runkojen väliin ja muodostavat hyllyt, joilla lavat tai tavarat lepäävät. Ne liitetään pystypylväisiin klipsi- tai koukkuliitinjärjestelmän avulla, joka mahdollistaa korkeuden säätämisen portaittain – tyypillisesti 50 mm tai 75 mm – ilman työkaluja, jolloin teline voidaan konfiguroida uudelleen tuotteen mittojen muuttuessa. Palkin pituus ja poikkileikkauksen syvyys on suunniteltu jänteen ja kuorman mukaan: raskaampia kuormia kuljettavat pidemmät palkit vaativat syvempiä osia rajoittamaan taipumista kuormituksen alaisena.

Pohjalevyt ja lattiaankkurit

Jokainen pystyrunko on varustettu teräksisellä pohjalevyllä, joka jakaa keskittyneen pilarikuorman varaston lattialaattaan. Pohjalevyt kiinnitetään lattiaan mekaanisilla tai kemiallisilla ankkureilla, jotka rakennesuunnittelija määrittelee telineiden kuormien, ankkurin tyypin ja betonilaatan ominaisuuksien perusteella. Lattian ankkurointi on turvallisuusvaatimus, josta ei voi neuvotella kaikkien tärkeimpien teollisten telineiden standardien mukaan — ankkuroimattomat telineet ovat vakava romahtamisriski, erityisesti trukkien törmäyksessä tai seismisessä olosuhteissa.

Rivivälikkeet ja tukisiteet

Rivivälikkeet ovat vaakasuuntaisia osia, jotka yhdistävät peräkkäiset hyllyrivit, säilyttäen tasaisen käytävän etäisyyden ja tarjoavat sivuttaisvakauden koko hyllyrakenteelle. Suunniteltu jäykistys (vaakasuorat siteet palkin tasolla) ja ylätason jäykistys jäykistävät telineiden asennusta sivuttaisvoimia vastaan. Nämä komponentit ovat erityisen tärkeitä korkeissa hyllyjärjestelmissä ja alueilla, joilla on seisminen aktiivisuus.

Turva- ja suojavarusteet

Täydellinen teollinen telineiden asennus sisältää valikoiman suoja- ja turvatarvikkeita: pilarisuojukset ja käytävän pään suojat vaimentavat trukin iskuja ennen kuin ne saavuttavat telineteräksen; palkkien turvatapit estävät palkkien irtoamisen ylöspäin suuntautuvan trukin kosketuksesta; teräsverkkokannet tai kuormalavojen tukitangot tarjoavat turvallisen kuormapinnan epästandardeille kuormalavoille tai irtotavaroille; ja pakolliset kuormailmoitukset jokaisessa laiturissa ilmoittavat käyttäjille korkeimman sallitun kuorman tasoa ja väliä kohti.

Teollisuuden telinejärjestelmien päätyypit

Teolliset hyllyt eivät ole yksittäinen tuote, vaan laaja tuoteperhe suunniteltuja järjestelmiä, joista jokainen on optimoitu varastointitiheyden, tuotteiden käytettävyyden, suoritusnopeuden ja käsittelylaitteiden tyypin erilaiselle tasapainolle. Oikean järjestelmätyypin valinta on yksi tärkeimmistä varastosuunnittelun päätöksistä.

Valikoiva lavahylly

Selektiiviset lavahyllyt ovat maailmanlaajuisesti laajimmin käytetty teollisuushyllystö. Se varastoi lavoja yhden syvän asennoissa, joihin pääsee suoraan käytävästä 100 % selektiivisyys — mikä tahansa lava voidaan noutaa milloin tahansa siirtämättä toista. Sen yksinkertaisuus, joustavuus ja yhteensopivuus tavallisten vastapaino- ja työntötrukkien kanssa tekevät siitä oletusvaihtoehdon yleisvarastointiin, jossa on laaja valikoima SKU-tuotteita. Palkkien korkeus on säädettävissä, mikä mahdollistaa järjestelmän konfiguroinnin uudelleen tuotelinjojen muuttuessa ajan myötä.

Sisään- ja läpiajohyllyt

Sisäänajoteline mahdollistaa trukkien pääsyn suoraan hyllyrakenteeseen, jolloin kuormalavat asetetaan jatkuville kiskoohjaimille, jotka kulkevat kaistan syvyyttä pitkin. Kaistan syvyydet 5-10 tai enemmän lavaa ovat yleisiä, joten tämä on tiheimmin saatavilla oleva staattinen telinejärjestelmä. Sisäänajohyllyt toimivat LIFO-periaatteella. Läpiajettava teline mahdollistaa pääsyn kunkin kaistan molemmista päistä, mikä mahdollistaa FIFO-kierron. Molempia tyyppejä käytetään laajalti kylmävarastoissa ja irtotavaravarastoissa.

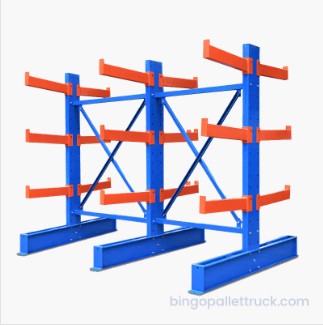

Ulokehyllyt

Ulokehyllyt käyttävät vaakavarsia, jotka ulkonevat pystysuorasta keskipylväästä ilman etummaista pystysuoraa estettä – mikä tekee siitä ihanteellisen järjestelmän pitkien, epäsäännöllisten tai ylikokoisten tavaroiden säilyttämiseen, joita ei voida sijoittaa tavanomaisiin suljettuihin lokeroihin. Puu, terästanko, putket, levymateriaalit, huonekalut ja autokomponentit ovat kaikki tyypillisiä ulokehyllyjen kuormia. Varsien korkeus on säädettävissä ja ne voidaan konfiguroida kevyille, keskisuurille tai raskaille kuormille riippuen lohkon koosta ja pylväsvälistä.

Palettivirtaus telineet

Lavojen virtaushyllyt käyttävät kaltevia rulla- tai pyöräteitä syvillä varastokaistoilla niin, että kuormalavat virtaavat painovoiman avulla takana olevasta lastauskäytävästä edessä olevaan noutopintaan. Todellinen FIFO-kierto saavutetaan automaattisesti , joten tämä järjestelmä on ensisijainen valinta pilaantuville tavaroille, lääkkeille, juomille ja kaikille tuotteille, joilla on tiukat päivämääräkoodin kiertovaatimukset. Kaistan syvyydet 10–20 lavapaikkaa takaavat erittäin suuren varastointitiheyden yhdistettynä taatun varaston kiertoon.

Push-Back teline

Työntöhyllyssä käytetään sisäkkäisiä kärryjä kaltevilla kiskoilla kussakin säilytyskaistassa, tyypillisesti 2-5 lavaa syvä . Uuden lavan lataaminen työntää olemassa olevat lavat takaisin; kun etulava poistetaan, jäljellä olevat lavat vierivät eteenpäin painovoiman vaikutuksesta. Tämä järjestelmä käyttää tavallisia työntömastotrukkeja, tarjoaa paremman tiheyden kuin yksisyvät selektiiviset hyllyt ja sopii hyvin toimintoihin, joissa on useita saman SKU:n kuormalavoja, jotka eivät vaadi FIFO-kiertoa.

Mezzanine-hyllyt ja monitasoiset hyllyt

Mezzanine-hyllyrakenteet luovat lisälattiatasoja varastorakennukseen, mikä kaksin- tai kolminkertaistaa käyttökelpoisen lattiapinta-alan tehokkaasti ilman rakenteellisia rakennustöitä. Monitasoisissa hyllyjärjestelmissä käytetään kulkuteitä ja portaikkoja pääsyn useille tasoille käsin kerättäville hyllyille, mikä tukee pienten osien tiheää varastointia tiloissa, joissa lattiapinta-ala on rajoitettu ja suuri määrä yksittäisiä SKU:ita on säilytettävä esteettä.

Mobiilihyllyt

Siirrettävät hyllyt kiinnittävät tavalliset selektiiviset hyllyt lattiaan upotetuilla kiskoilla moottoroiduille alustalle. Koko hyllystö tiivistyy yhdeksi lohkoksi, jolloin vain yksi käytävä on avoinna kerrallaan. Tämä poistaa kaikki ylimääräiset käytävät pohjapiirroksesta ja lisää lavojen varastointikapasiteettia jopa 80 % verrattuna staattiseen selektiiviseen hyllyyn samalla alueella. Siirrettävät hyllyt ovat erityisen arvokkaita lämpötilasäädellyissä ympäristöissä, kuten kylmävarastoissa ja lääkeholvissa, joissa käyttämättömän käytävän jäähdyttäminen on suuri jatkuva kustannus.

Automatisoidut tallennus- ja hakujärjestelmät (AS/RS)

Teollisuuden hyllyteknologian korkeimmalla tasolla automatisoidut varastointi- ja noutojärjestelmät yhdistävät hyllyrakenteet robottipinoamisnostureilla, kuljetuskärryillä tai varastonhallintajärjestelmän (WMS) ohjaamilla tavarasta henkilölle -järjestelmillä. Korkean tason AS/RS-hyllyrakenteet ulottuvat 30-45 metriä korkea , jossa pinoamisnosturit saavuttavat 60 - 120 lavan liikettä tunnissa per käytävä. Nämä järjestelmät tarjoavat maksimaalisen tallennustiheyden, minimaalisen riippuvuuden työvoimasta ja erittäin suuren suorituskyvyn tarkkuuden.

Teollisuuden telinejärjestelmien vertailu

Alla olevassa taulukossa on jäsennelty vertailu tärkeimmistä teollisista hyllyjärjestelmätyypeistä varastosuunnittelussa käytettyjen keskeisten valintakriteerien välillä.

Teollisuustelineiden toimialat ja sovellukset

Teolliset hyllyt tukevat käytännössä kaikkia nykyajan talouden sektoreita, joihin liittyy tavaroiden fyysinen varastointi ja siirto. Sen monipuolisuus eri järjestelmätyypeissä, kuormituskapasiteeteissa ja kokoonpanoissa tekee siitä soveltuvan pienistä alueellisista jakelupisteistä maailman suurimpiin automatisoituihin toimituskeskuksiin.

Vähittäiskaupan ja verkkokaupan jakelu

Vähittäiskaupan jakelukeskukset ja sähköisen kaupan täyttövarastot toimivat tuhansilla aktiivisilla SKU:illa, ja niiden on tuettava nopeita täydennysjaksoja nopean yksittäisten tilausten keräilyn ohella. Valikoiva hyllytys – usein yhdistettynä monikerroksisiin keräilyhyllyihin ja automatisoituihin tavarat henkilölle -järjestelmiin – tarjoaa näiden toimintojen vaatiman käytettävyyden ja joustavuuden. Saman ja seuraavan päivän toimitusten kasvu on tehnyt tiheästä, hyvin organisoidusta hyllyinfrastruktuurista suoran kilpailutekijän vähittäiskaupan logistiikassa.

Ruoka ja juoma

Ambient-, jäähdytetyt ja pakastetut ruoka- ja juomavarastot ovat vaativimpia ympäristöjä teollisuuden hyllyille. Lämpötilaohjattu tila on kallista rakentaa ja käyttää, minkä vuoksi korkea tallennustiheys – saavutetaan sisäänajo-, virtaus- tai siirrettävällä telineellä – on taloudellisesti kriittistä. Lavavirtajärjestelmät täyttävät automaattisesti tiukat FIFO-varaston kiertovaatimukset pilaantuville tavaroille. Telinemateriaalien ja pinnoitteiden on täytettävä elintarviketurvallisuusstandardit ja kestettävä puhdistuskemikaalien ja korkean kosteuden syövyttäviä vaikutuksia.

Lääketeollisuus ja terveydenhuolto

Lääkevarastointi vaatii korkeimpia varaston jäljitettävyyden, lämpötilan hallinnan ja varaston kierron standardeja. Teollisten hyllyjen on tuettava GDP (Good Distribution Practice) -vaatimustenmukaisuutta – selkeästi määritellyillä varastointivyöhykkeillä, erien erottelulla ja dokumentoidulla keräilytarkkuudella. Lavavirtaushyllyt lämpötilasäädetyille linjoille ja selektiiviset hyllyt ympäristön tuotteille ovat molemmat laajalti käytössä. Mobiilitelineitä käytetään yhä enemmän arvokkaiden tai valvottujen aineiden varastointiin joissa sekä avaruustehokkuus että pääsyn turvallisuus ovat etusijalla.

Autoteollisuus ja valmistus

Komponenttiliikkeet, tuotantolinjasupermarketit ja valmiiden tuotteiden varastot auto- ja yleisteollisuudessa käyttävät teollisia hyllyjä, jotka sisältävät monimutkaisia komponentteja – monitasoisten hyllyjen pienistä kiinnikkeistä raskaiden lavahyllyjen tai ulokejärjestelmien suuriin osakokoonpanoihin. JIT-toimitus tuotantolinjoille edellyttää välitöntä ja luotettavaa pääsyä jokaiseen osaan, joten 100 % valikoivuus on kriittinen vaatimus näissä ympäristöissä.

Rakennus, puu ja rakennusmateriaalit

Rakennuskauppiaat, puupihat ja rakennusmateriaalien jakelijat käsittelevät eräitä varastoinnin haastavimmista kuormaprofiileista – pitkiä, raskaita ja epäsäännöllisen muotoisia esineitä, kuten rakenneterästä, kattolevyjä, kipsilevyjä ja puutavaraa. Ulokehyllyt ovat ensisijainen ratkaisu pitkille tavaroille, kun taas raskaat kuormalavahyllyt käsittelevät lavastettuja pussitettuja materiaaleja, tiiliä ja lohkoja. Monet tilat yhdistävät molemmat järjestelmätyypit yhdeksi integroiduksi tallennusympäristöksi.

Kolmannen osapuolen logistiikka (3PL)

Sopimuslogistiikan tarjoajien on palveltava useita asiakkaita eri tuoteprofiileilla yhdestä yhteisestä toimipaikasta. Selektiivisiä hyllyjä käytetään lähes yleisesti 3PL-varastoissa koska sen säädettävät palkkikorkeudet, yhteensopivat käsittelylaitteet ja suora pääsy kuormalavoille tekevät siitä joustavimman järjestelmän asiakkaan muuttuviin tarpeisiin ilman merkittäviä hyllyjen muutoksia tai uudelleeninvestointeja.

Teollisten hyllyjen eritelmien tärkeimmät tekijät

Teollisuuden hyllyjärjestelmän oikea määrittäminen edellyttää rakenteellista analysointia varastointiympäristöstä, varastoitavien tavaroiden ominaisuuksista ja toimintaprosesseista, joita järjestelmän tulee tukea. Tekniset virheet – alimitoitettu kuormituskapasiteetti, väärän järjestelmätyypin valinta tai laitteiden käsittelyvälysten huomiotta jättäminen – on kallista korjata asennuksen jälkeen.

Kuorman paino ja mitat

Suurimman mitoituskuorman paino ja mitat kuormalavan sijaintia kohden määräävät vaaditun palkin osan syvyyden ja pituuden, pystysuoran pylväsosan ja palkkien enimmäismäärän kehystä kohti. Tyypilliset teollisuuslavakuormat vaihtelevat 500 kg - 1500 kg , raskailla järjestelmillä, jotka on suunniteltu yli 3 000 kg:n kuormille per lava. Kuormatun lavan pohjamitat määräävät palkin vähimmäispituuden ja rungon syvyyden, kun taas kuormattu korkeus määrittää palkin vähimmäistason nousun (pystysuora etäisyys palkin tasojen välillä).

Rakennus kirkaskorkeus ja lattialaatta

Käytettävissä oleva vapaa korkeus alimman rakennuksen esteen – kattopalkki, orret, sprinkleriputket tai valaistus – alapuolelle määrittää hyllyn enimmäiskorkeuden. Vähimmäisvara 500 mm - 1000 mm päälle ladatun lavan ja rakennuksen rakenteen väliin tarvitaan paloturvallisuus- ja käyttösyistä. Varaston lattialaatta on arvioitava rakenteellisesti sen varmistamiseksi, että se kestää telineiden pohjalevyjen keskittyneet pistekuormitukset täydessä kuormituksessa ilman halkeamia tai painumista.

Käsittelylaitteet ja käytävän leveys

Kuormaamiseen ja hyllystä noutamiseen käytettyjen käsittelylaitteiden tyyppi määrittää suoraan vaaditun käytävän leveyden – ja siten käytävien ja varastotilan osuuden varastokerroksessa. Tavalliset vastapainotrukit vaativat työkäytäviä 3500–4000 mm . Työntömastotrukit toimivat 2 700–3 200 mm käytävillä. Ohjatut kapeakäytävätrukit (NA) toimivat 2 100 - 2 500 mm:n kapeissa käytävissä ja erittäin kapeakäytäväiset (VNA) -ohjatut tornitrukit vain 1 600 - 1 800 mm:n käytävillä – mikä lisää merkittävästi varastotilan suhdetta kiertotilaan.

Paloturvallisuuden noudattaminen

Teollisuuden hyllystöjen on noudatettava paloturvallisuusmääräyksiä, jotka yleensä edellyttävät hormitiloja peräkkäisten hyllyjen rivien välissä, jotta lämpö ja kaasut pääsevät nousemaan kattotason ilmaisimiin, telineessä olevia sprinklerijärjestelmiä välitasoilla hyllyille määritellyn korkeuden yläpuolelle ja varastojen järjestelyjä, jotka eivät estä sprinklerien kattavuuden tehokkuutta. Varastoitujen tavaroiden palovaaraluokitus – vakiopalavat, korkeapintaiset palavat, syttyvät nesteet – määrittelee kuhunkin laitokseen sovellettavat erityisvaatimukset.

Teollisuuden hyllyjen kantavuus ja turvallisuusstandardit

Teollisuustelineasennuksen rakenteellinen turvallisuus riippuu täysin siitä, että järjestelmä on määritetty oikein, asennettu oikein ja sitä käytetään koko ajan nimelliskapasiteetissaan. Kantavuus määritellään kolmella tasolla missä tahansa hyllyjärjestelmässä, ja kaikkia kolmea rajaa on noudatettava samanaikaisesti.

• Yksikkökantavuus (UDL per lavapaikka): Yksittäisen lavan ja sen sisällön enimmäispaino, joka voidaan sijoittaa yhdelle palkkiparille. Tätä arvoa ohjaavat palkin osan lujuus ja pystyrungon kyky kantaa siitä aiheutuvia aksiaali- ja taivutuskuormia.
• Säteen tason kapasiteetti: Sallittu kokonaiskuorma yhdellä palkkiparilla samanaikaisesti kaikissa lavan asennoissa. Tämä ei ole vain yksikkökuorman kerrannainen – kuorman jakautuminen palkin jännevälin yli vaikuttaa taivutusjännitykseen palkin osassa.
• Lahden kapasiteetti: Sallittu kokonaiskuorma kaikilla palkin tasoilla yhdessä hyllyssä, jota rajoittavat pystypylväiden aksiaalinen kuormankantokyky ja rungon yleinen vakaus yhdistetyssä kuormituksessa.

Tärkeimpiä kansainvälisiä teollisuushyllyjä koskevia standardeja ovat EN 15512 ja EN 15620 (Eurooppa), FEM 10.2.02 (European Materials Handling Federation), RMI ANSI MH16.1 (Pohjois-Amerikka) ja AS 4084 (Australia ja Uusi-Seelanti). Jokaisessa asennetussa telinetilassa on oltava pakollinen kuormailmoitus joka näyttää sallitun yksikkökuorman, palkin tasokapasiteetin ja välikapasiteetin – kaikkien järjestelmää käyttävien käyttäjien nähtävissä.

Teollisuuden hyllyjen tarkastus ja huolto

Teolliset telineet ovat rakenteellisia järjestelmiä, jotka altistuvat jatkuvalle kuormitusjaksojen ja trukkien päivittäisen käytön väistämättömille pienille vaikutuksille. Kurillinen tarkastus- ja huolto-ohjelma on välttämätön rakenteellisen eheyden, säädöstenmukaisuuden ja turvallisen työympäristön ylläpitämiseksi.

Tarkastustasot ja -tiheys

1. Päivittäiset operatiiviset tarkastukset: Kaikki varastotyöntekijät tulee kouluttaa tunnistamaan ja ilmoittamaan välittömästi näkyvät telinevauriot – vääntyneet pystytuet, irronneet tai halkeilevat palkit, puuttuvat hakatapit, siirtyneet pilarisuojien tai ylikuormitetut paikat – osana päivittäistä työkäytäntöään.
2. Viikoittaiset dokumentoidut tarkastukset: Nimetyn ja koulutetun sisäisen hyllytarkastajan tulee suorittaa järjestelmällinen tarkastus kaikkiin telinealueisiin vähintään viikoittain ja kirjata havainnot käyttämällä standardisoitua vahinkoluokitusjärjestelmää. Punaisella merkityt (turvattomat) paikat on purettava ja poistettava käytöstä välittömästi korjausta varten.
3. Vuosittainen asiantuntijatarkastus: Riippumattoman, pätevän hyllytarkastajan tulee suorittaa koko laitteiston kattava tarkastus vähintään kerran vuodessa ja toimittaa virallinen kirjallinen raportti, jossa on suosituksia korjaavista toimista. Tämä vuositarkastus on useimpien kansallisten hyllyjen turvallisuusmääräysten mukainen vaatimus.

Pystypylvään vauriorajat

Haarukkatrukin törmäys maanpinnan tasolla on yleisin telinevaurioiden muoto. Useimmat tärkeimmät standardit määrittelevät, että pystysuora pylväs, jonka muodonmuutos (keula, mutka tai lommo) ylittää 3 mm mitattuna 300 mm mittapituudella on poistettava käytöstä ja vaihdettava ennen kuin paikka palautetaan käyttöön. Kumulatiiviset pienet vauriot, jotka eivät yksittäin saavuta tätä kynnysarvoa, voivat myös vaarantaa pilarin eheyden ajan myötä, mikä korostaa säännöllisen ammattitarkastuksen tärkeyttä pelkän päivittäisen silmämääräisen tarkastuksen sijaan.

Vaurioiden värikoodiluokitus

SEMA (Storage Equipment Manufacturers Association) -vahinkoliikennevalojärjestelmä – laajalti käytössä kansainvälisesti – luokittelee telineiden vauriot vihreäksi (ei vaadi toimenpiteitä), oranssiin (tarkista ja ajoita korjaus tietyn ajan kuluessa) tai punaiseksi (poistetaan käytöstä välittömästi). Tämä järjestelmä tarjoaa selkeän ja johdonmukaisen kielen telineiden tilan viestimiseen työntekijöiden, turvallisuuspäälliköiden ja tarkastusinsinöörien välillä heidän teknisestä taustastaan riippumatta.

Teollisten telineiden vaikutus varaston tehokkuuteen

Teollisten hyllyjen strateginen arvo ulottuu paljon muutakin kuin tavaroiden sijoittamiseen. Hyvin suunniteltu hyllyasennus parantaa suoraan varaston suoritusnopeutta, varaston tarkkuutta, työn tuottavuutta ja käyttökustannuksia – jotka kaikki merkitsevät mitattavissa olevaa kilpailuetua.

Varastointitiheys ja tilan käyttö

Varasto, jossa käytetään vain lattiatason lohkojen pinoamista 2 lavan korkeudella, saavuttaa noin 0,8 lavapaikkaa lattiapinta-alan neliömetriä kohti . 6 metrin valikoiva hyllyn asentaminen työntömastotrukkien käytävillä lisää tätä 2,5-3,5 lavapaikkaa neliömetriä kohti — yli kolminkertaistaa tehokkaan varastointikapasiteetin samassa rakennuksessa. Korkean tilan automatisoidut järjestelmät, joissa on 30 metrin hyllyrakenteet, voivat viedä tiheyden yli 8-10 lavapaikkaa neliömetriä kohden .

Varaston tarkkuus ja jäljitettävyys

Systemaattinen hyllyt määritellyillä sijaintiosoitteilla – paikka, taso ja sijainti – tarjoaa fyysisen infrastruktuurin sijaintiin perustuville varastonhallintajärjestelmille (WMS). Jokaiselle lavalle on määritetty tietty, tunnettu hyllypaikka, mikä mahdollistaa reaaliaikaisen varaston näkyvyyden, nopean asennuksen ja noudon sekä tarkan kiertolaskennan ilman tarvetta etsiä varastosta. WMS-hallitut hyllyasennukset saavuttavat rutiininomaisesti yli 99,5 %:n varastotarkkuuden , verrattuna 90–95 %:n tarkkuuteen rakenteettomissa lattiapinoympäristöissä.

Työn tuottavuus

Järjestetty hyllyt selkeällä paikkamerkinnällä ja optimoidulla tuotteiden sijoittelulla (nopeasti liikkuvien tavaroiden sijoittaminen helpoimmin saavutettaviin paikkoihin) lyhentää nouto- tai täyttötehtäväkohtaista matka-aikaa – mikä lisää suoraan varastotyöntekijän työvuorossa suoritettavien tehtävien määrää. Korkean suorituskyvyn toiminnassa pelkkä hyllyjen asettelun optimointi voi parantaa keräilyn tuottavuutta 15-30 % ilman muutoksia henkilöstöön tai teknologiainvestointeihin.

Teollisuuden hyllyjen asennus: strukturoitu prosessi

Teollisuushyllyjen asentaminen on muodollinen rakennusprosessi, ei itsekokoonpanotehtävä. Se vaatii pätevää henkilöstöä, teknistä valvontaa ja asennuksen jälkeistä tarkistusta ennen kuin järjestelmään kuormitetaan.

1. Sivustokysely: Mittaa käytettävissä oleva lattiapinta, varmista esteiden vapaat korkeudet, tunnista pilarien ja viemärien paikat ja tee lattialaatan kantavuuden rakennesuunnittelu.
2. Järjestelmän suunnittelu ja asettelu: Laadi mittakaavallinen asennuspiirustus, jossa näkyvät hyllyrivit, käytävien leveydet, hätäuloskäyntireitit, paloturvalliset hormitilat ja käsittelylaitteiden kääntövälykset. Varmista, että kaikki palkin ja pystysuoran tekniset tiedot vastaavat kuormitusvaatimuksia.
3. Komponenttien toimitus ja organisointi: Toimita ja järjestä pystysuorat kehykset, palkit, pohjalevyt, ankkurit ja tarvikkeet osastoittain tehokkaan asennusjärjestyksen varmistamiseksi.
4. Kehyksen pystytys ja kohdistus: Asenna pystysuorat kehykset layoutpiirustuksen mukaisesti, tarkista kaltevuus ja taso ja sovita pohjalevyt tarvittaessa pienten lattiatason vaihteluiden huomioon ottamiseksi.
5. Lattian ankkurointi: Poraa ja asenna lattiaankkurit määritettyyn tyyppiin, upotussyvyyteen ja insinöörin vahvistamiin vääntömomenttiarvoihin. Älä korvaa ankkurien teknisiä tietoja tai jätä pois ankkureita mistään pohjalevystä.
6. Palkin asennus: Asenna palkit oikeille korkeuksille suunnittelupiirustuksen mukaan ja varmista, että kaikki palkin turvatapit ovat täysin kiinni kussakin liitoskohdassa ennen kuin siirryt seuraavaan paikkaan.
7. Lisävarusteet ja kuormatiedot: Asenna pylvässuojat, rivivälikkeet, käytävän pään suojat, vaijerilevyt tai muut määritellyt lisävarusteet. Kiinnitä pakolliset kuormailmoitukset jokaiseen paikkaan ennen käyttöönottoa.
8. Käyttöönottoa edeltävä tarkastus: Suorita valmiin asennuksen virallinen tarkastus suunnittelupiirustusten perusteella, varmista, että kaikki ankkurit on asennettu ja kiristetty, kaikki turvatapit ovat paikoillaan ja kaikki kuormailmoitukset on kiinnitetty ennen kuin lavoja asetetaan järjestelmään.

Oikean teollisuushyllyjärjestelmän valinta: Päätöskehys

Sopivimman teollisen hyllyjärjestelmän valitseminen tiettyyn toimintoon edellyttää useiden toisiinsa liittyvien tekijöiden jäsenneltyä arviointia. Seuraava kehys ohjaa päätösprosessia alkuvaatimuksista järjestelmätyypin valintaan.

• Kuinka monta SKU:ta on tallennettava? Korkeat SKU-määrät (tuhansia tuotelinjoja) vaativat suurta selektiivisyyttä – suuntaa kohti valikoivaa hyllyä tai parvihyllyjä. Pienet SKU-määrät ja suuri määrä SKU-yksikköä kohti suosivat suuritiheyksisiä järjestelmiä, kuten sisäänajo- tai virtausteline.
• Vaaditaanko FIFO-osakkeen kiertoa? Helposti pilaantuville tavaroille, päivämääräkoodatuille tuotteille tai muille varastoille, joissa vanhin varasto on kulutettava ensin, lavan virtaushyllyt tai läpiajohyllyt tarjoavat automaattisen FIFO-kierron. Sisäänajo- ja työntöjärjestelmät ovat vain LIFO-järjestelmiä.
• Mitä käsittelylaitteita on saatavilla tai suunnitteilla? Haarukkatrukkityypin valinta määrää käytävän leveyden, mikä vaikuttaa suoraan varastointitiheyteen ja hyllyjen sijoitteluun. Varmista laitteiden yhteensopivuus ennen hyllytyypin viimeistelyä.
• Mikä on kuormitusprofiili? Vakiolavatavarat sopivat tavanomaisiin lavahyllyihin. Pitkät tai epäsäännölliset esineet vaativat ulokehyllyn. Erittäin raskaat kuormat vaativat raskaita pysty- ja palkkiosia. Sekakuormaprofiilit voivat vaatia useita hyllytyyppejä samassa tilassa.
• Mikä on läpimenovaatimus? Korkean suorituskyvyn toiminnot asettavat saavutettavuuden ja nopeat sykliajat etusijalle tiheyden sijaan. Matalamman suorituskyvyn varastointiintensiiviset toiminnot voivat hyväksyä heikentyneen selektiivisyyden vastineeksi maksimitiheydestä.
• Mikä on käytettävissä oleva rakennuksen korkeus? Korkeammat rakennukset vapauttavat korkeatasoisten hyllyjen ja AS/RS-järjestelmien mahdollisuudet, jotka tuottavat suurimman arvonsa, kun rakennuksen vapaa korkeus ylittää 10 metriä. Alemmissa rakennuksissa on parasta käyttää tavanomaisia ​​selektiivisiä tai sisäänajojärjestelmiä.

Tietoja Bingosta: Teolliset teline- ja varastoratkaisut

Bingo on varasto- ja logistiikkalaitteiden tuotantoon, myyntiin ja huoltoon erikoistunut yritys. Keskittyminen eri varasto- ja logistiikkaskenaarioiden laitetarpeisiin , Bingo tarjoaa maailmanlaajuisille asiakkaille yhden luukun integroituja ratkaisuja materiaalin varastointiin ja käsittelyyn – alkuperäisestä teollisen hyllyjärjestelmän suunnittelusta ja suunnittelusta täydelliseen asennukseen, käyttöönottoon ja jatkuvaan myynnin jälkeiseen tukeen.

Olipa vaatimuksena yksinkertainen valikoiva lavahyllystö, suuritiheyksinen kylmävarastojärjestelmä, ulokehyllyratkaisu pitkille tavaroille tai täysin integroitu automatisoitu varastojärjestelmä, Bingon varastoasiantuntijatiimi toimittaa teknisesti järkeviä, toiminnallisesti yhteensopivia ratkaisuja, jotka on räätälöity kunkin asiakkaan haasteisiin, rakennuskohtaisiin varastointitarpeisiin, rakennuskohtaisiin rajoitteisiin. suunnitelmia. Bingon sitoutuminen keskitettyyn palveluun tarkoittaa, että asiakkaat saavat johdonmukaista asiantuntijatukea konseptista käyttöönottoon ja sen jälkeen.
