Esimerkkejä materiaalinkäsittelylaitteista: 25+ tyyppiä varastoihin ja tehtaisiin

Varastonpäällikkö, joka suunnittelee tilan laajennusta, joutuu odottamaan pitkän listan ostopäätöksiä. 2 500 kg:n käsikäyttöinen haarukkatrukki maksaa noin 1 000 dollaria, kun taas perustrukki voi maksaa 25 000 dollaria tai enemmän, ja niiden välillä valintaan liittyy enemmän kuin hinta. Oikea materiaalinkäsittelylaitteisto vaikuttaa suoraan kiertoaikaan, työvoimakustannuksiin, lattiatilan käyttöön ja turvallisuuteen. Tässä artikkelissa luetellaan esimerkkejä konkreettisista materiaalinkäsittelylaitteista pääluokista ja kerrotaan, kuinka ne sovitetaan omaan toimintaasi.

Mikä lasketaan materiaalinkäsittelylaitteiksi?

Materiaalinkäsittelylaitteet kattavat kaikki työkalut, koneet tai järjestelmät, joita käytetään tavaroiden siirtämiseen, varastointiin, ohjaamiseen ja suojaamiseen laitoksen sisällä. Yleisin luokittelu jakaa ne neljään ryhmään: kuljetusvälineet, varastointi- ja käsittelylaitteet, yksikkökuormanmuodostuslaitteet ja tekniset järjestelmät. Jokainen ryhmä vastaa eri toiminnallisiin tarpeisiin, ja useimmat tilat tarvitsevat kaikkien neljän yhdistelmän. Kuljetusvälineet siirtävät tuotteet vastaanotosta varastoon lähetykseen. Säilytyslaitteet säilyttävät tuotteet siirtojen välillä. Yksikkökuormalaitteet pitävät tuotteet järjestyksessä ja suojattuna. Suunnitellut järjestelmät automatisoivat virran näiden toimintojen välillä.

Esimerkkejä kuljetusvälineistä löytyy useimmista varastoista

Kuljetusvälineet ovat minkä tahansa varaston tai tehtaan työhevonen. Se sisältää teollisuustrukit, kuten haarukkatrukit, pinoamiskoneet, trukit ja hinaustraktorit sekä kuljettimet ja nosturit. Valinta riippuu matkan pituudesta, kuorman painosta, käytävän leveydestä ja vaaditusta läpijuoksusta.

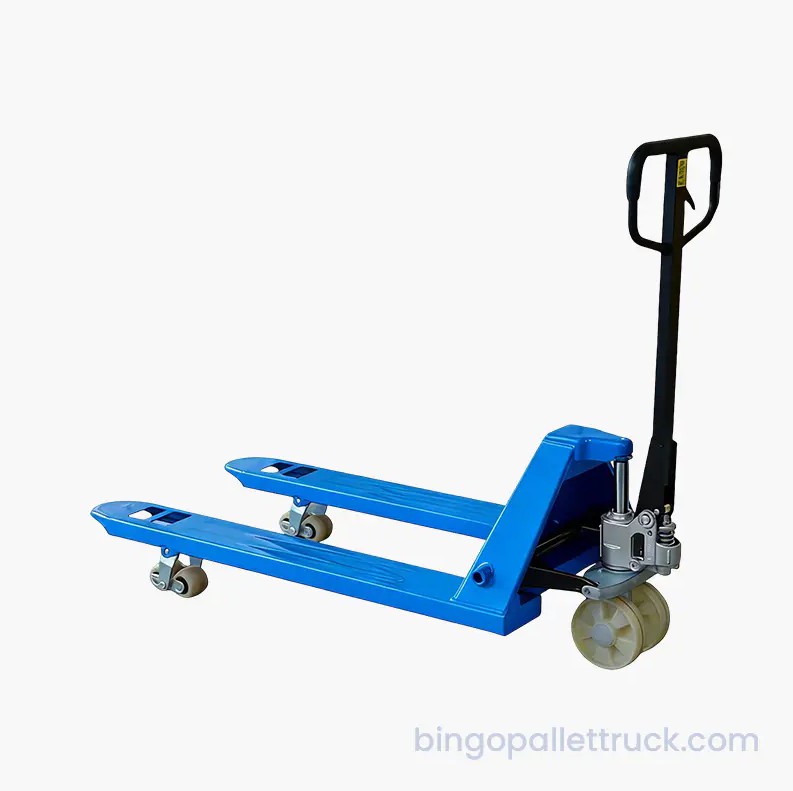

Käsikäyttöinen haarukkatrukki on luultavasti yleisin esimerkki materiaalinkäsittelylaitteista. Tyypillinen yksikkö, kuten 2500 kg käsikäyttöinen haarukkatrukki on 2500 kg:n kapasiteetti, kestävät teräshaarukat ja polyuretaanipyörät sujuvan liikkeen takaamiseksi. Se sopii ihanteellisesti perävaunujen lastaamiseen ja purkamiseen, kuormalavojen siirtämiseen tasaisilla lattioilla ja kuormien sijoittamiseen työasemille. Se ei vaadi akkua tai käyttölupaa, ja huolto rajoittuu tiivisteiden ja pyörien kulumisen tarkistamiseen. Tehdas, joka tekee alle 40 lavasiirtoa päivässä, huomaa usein, että manuaalinen haarukkatrukki on kustannustehokkain lähtökohta. Raskaimmissa työjaksoissa sähköinen haarukkatrukki vähentää kuljettajan väsymystä ja kaksinkertaistaa ajonopeuden.

2500kg Hand Pallet Truck Heavy Duty Manual Pallet Jack for Heavy Load Material H

2500 kg:n käsikäyttöinen haarukkatrukki, raskaaseen käyttöön tarkoitettu manuaalinen lavatuki raskaalle materiaalille H Yancheng Bingo Machinery Equipment Co., Ltd on kiinalainen 2500 kg:n käsikäyttöinen haarukkatrukki raskaaseen käyttöön, manuaalinen lavatuki raskaan materiaalin käsittelyyn... Näytä tuote →

Sähkötrukit ottavat haltuunsa, kun kuormat on nostettava hyllytasolle. Sähkökäyttöinen radiopuhelin nostaa 1500 kg painon noin 3 metrin korkeuteen. Tasapainotettu malli eliminoi tukijalkojen tarpeen ja kestää raskaampia kuormia ahtaissa tiloissa, vaikka se maksaa enemmän. Haarukkatrukit ovat yleiskäyttöinen vaihtoehto lavatavaralle sekä sisä- että ulkotiloissa, ja niiden kantavuus on 1 000–5 000 kg.

Kuljetusvälineiden tyypilliset sisääntulokustannukset (USD)

Vaakapylväskaavio vertailee viiden kuljetuskaluston tyypillisiä tulohintoja. Käsikäyttöiset haarukkatrukit ovat alimmalla investointitasolla, joten ne ovat oletusvalinta manuaalisiin toimintoihin. Sähkökäyttöiset haarukkatrukit maksavat useita kertoja enemmän, mutta ne tarjoavat suuremman nopeuden ja pienemmän fyysisen rasituksen. Pinoamiskoneet ja trukit lisäävät investointia, koska ne sisältävät nostomastoja, hydraulijärjestelmiä ja vahvempia vetoyksiköitä. Kaaviossa ei näy kokonaiskustannuksia, koska sähkölaitteet kuluttavat ajan myötä akkuja, latureita ja varaosia. Tämä vertailu selittää, miksi monet laitokset alkavat manuaalisilla haarukkatrukeilla ja päivittyvät vähitellen volyymin kasvaessa.

Kuljettimet käsittelevät yksikkökuormat ja irtonaiset tavarat ilman kuljettajaa. Hihnakuljettimet, rullakuljettimet ja ketjukuljettimet siirtävät laatikoita, laatikoita ja lavoja vyöhykkeiden välillä. Kuljetinjärjestelmä on perusteltu, kun tilausmäärä ylittää noin 500 laatikkoa tunnissa kiinteitä reittejä pitkin. Se vähentää työtä ja parantaa virtauksen tasaisuutta, mutta kuluttaa lattiatilaa ja on vähemmän joustava kuin liikkuvat laitteet.

Esimerkkejä säilytys- ja käsittelylaitteista

Varastointivälineisiin kuuluvat lavatelineet, hyllyjärjestelmät, muovilavat, laatikot, laatikot ja roskakorit. Nämä kohteet määrittävät, kuinka paljon tuotetta laitokseen mahtuu ja kuinka helposti tuote säilyy.

Muovilavat ovat perusesimerkki varastointiin. A 1200 x 1000 mm umpikantinen muovilava , kestää esimerkiksi useiden tonnin staattisia kuormia, kestää kosteutta ja kemikaaleja ja toimii sekä lavanostureiden että hyllyjen kanssa. Muovilavat välttävät puulavan sirpaleita ja ovat helposti puhdistettavissa elintarvike- tai lääkekäyttöön. Ne ovat myös sisäkkäisiä tai pinottavia tietyissä malleissa, mikä vähentää tyhjää lavatilaa palautuslogistiikan yhteydessä. Monet valmistajat tarjoavat alueellisia vakiokokoja, joten voit stjaardoida eri vientireittejä.

Durable 1200x1000mm Solid Top 9 Legs Plastic Pallet for Frequent Shipping Use Ma

Kestävä 1 200 x 1 000 mm, 9-jalkainen muovilava toistuvaan kuljetuskäyttöön Ma Yancheng Bingo Machinery Equipment Co., Ltd on Kiinan kestävä 1200x1000mm kiinteä Top 9 -jalkainen muovilava säännölliseen kuljetukseen... Näytä tuote →

Muovilaatikot ja -laukut järjestävät pienempiä tavaroita. Pinottavat muovilaatikot säästävät lattiatilaa täytettäessä, kun taas sisäkkäiset ja kokoontaitettavat laatikot säästävät tilaa tyhjinä. 53 litran kokoontaitettavaan muovilaatikkoon mahtuu noin 35 kg osia tai tuotteita. Jaettavat laatikot, joissa on 4–30 lokeroa, pitävät eri SKU:t erillään yhdessä säiliössä. Näitä käytetään laajasti tuotantolinjoissa, kylmäketjuissa ja vähittäiskaupassa.

Lavahyllyt varastoivat lavat pystysuoraan. Selektiiviset lavahyllyt ovat yksinkertaisin ja yleisin tyyppi. Kaksoissyvät hyllyt lisäävät tiheyttä asettamalla kuormat kaksi asentoa syvälle. Sisäänajohyllyssä tuotteet säilytetään syvemmällä ajokaistalla, ja lavavirtatelineet toimivat ensin sisään, ensin ulos -periaatteella. Ulokehyllyt käsittelevät pitkiä kuormia, kuten putkia ja puutavaraa. A raskaita selektiivisiä lavahyllyjä järjestelmä käyttää pystysuoria kehyksiä ja säädettäviä palkkeja eri kokoisille lavalle, ja se tarjoaa suoran pääsyn jokaiseen lavaan.

Heavy Duty Selective Pallet Racking Designed with Adjustable Beams for Flexible

Heavy Duty Selektiivinen lavahyllys Suunniteltu säädettävillä palkeilla joustavuutta varten Yancheng Bingo Machinery Equipment Co., Ltd on kiinalainen Heavy Duty -selektiivinen lavahylly, joka on suunniteltu säädettävillä palkeilla joustaviin varastoihin... Näytä tuote →

Suhteellinen säilytystiheys telinetyypin mukaan

Sarakekaavio vertailee viiden telinestrategian suhteellista säilytystiheyttä. Selektiiviset hyllyt, jotka mahdollistavat suoran pääsyn jokaiseen lavaan, varastoivat vähiten lavoja neliömetriä kohti, koska se tarvitsee käytävän jokaisen rivin eteen. Kaksoissyvät telineet sijoittavat lavat kahden paikan syvyyteen ja vähentävät käytävien määrää, mikä parantaa tiheyttä noin 40 prosenttia. Sisäänajotelineet käyttävät jaettua sisäkaistaa ja lisäävät tiheyttä entisestään, mutta ne ovat yhteensopivia vain last-in, first out -varaston kiertoon. Lavojen virtaustelineet tarjoavat suuren tiheyden ja ensimmäisen sisään, ensimmäisenä ulos -kierroksen, koska lavat kulkevat rullilla takaa eteenpäin. Automaattiset varastointi- ja hakujärjestelmät maksimoivat tiheyden poistamalla normaalit trukkien käytävät kokonaan. Liikkuminen vasemmalta oikealle tässä kaaviossa tarkoittaa suuremman ennakkoinvestoinnin ja monimutkaisemman ohjauslogiikan hyväksymistä.

Yksikkökuorman muodostus- ja pakkauslaitteet

Yksikkökuormalaitteet pitävät tavarat vakaina ja helpompia käsitellä yhtenä yksikkönä. Joustokääre, vannemateriaalit, lavalaatikot ja kuormanvakaajat kuuluvat kaikki tähän luokkaan.

Stretch wrap on yleisin tapa kiinnittää lavakuorma. Valettu LLDPE-kalvo, joka levitetään käsin tai koneella, venyy kuorman ympärille pitäen sen tiukasti kiinni. Tyypillinen lava vaatii 90-150 grammaa kalvoa kuorman painosta ja kalvon leveydestä riippuen. PET-vanne tarjoaa vahvan kiristyksen raskaita kuormia varten, kun taas PP-vanne on kevyempi ja taloudellisempi pahvipakkauksissa. Lavalaatikot ja bulkkikontit yhdistävät lavapohjan kokoontaitettaviin seiniin suurten tuotemäärien tai osien kuljettamiseen. Muoviset vesisäiliöt hoitavat nesteiden varastoinnin ja kuljetuksen teollisuusympäristöissä.

Esimerkkejä teknisistä järjestelmistä ja automaatiosta

Suunnitellut järjestelmät integroivat laitteistot, säätimet ja ohjelmistot tavaroiden siirtämiseksi ja varastoimiseksi automaattisesti. Automaattinen varastointi- ja palautusjärjestelmä eli AS/RS käyttää pinoamisnosturia kapeissa käytävissä lavojen varastoimiseen usean tason korkeudella. Shuttle cart -järjestelmät työntävät lavat syville ajoväylille, mikä tekee niistä tehokkaita suuritiheyksissä, puoliautomaattisissa varastoissa. Automaattiset ohjatut ajoneuvot ja autonomiset mobiilirobotit kuljettavat kuormalavoja tai laatikoita määriteltyjä polkuja pitkin tai käyttämällä sisäänrakennettuja antureita.

Nämä järjestelmät osoittavat, miksi laitevalikoima muuttuu mittakaavan mukaan. Alle 200 lavasiirtoa päivässä käsittelevä laitos voi luottaa manuaalisiin trukkeihin. 200-800 siirtoa sähkökäyttöisten haarukkatrukkien ja pinoamistrukkien kalusto on yleensä edullisempi. Yli 400–500 siirtoa kohti automaation kustannukset putoavat käsityökustannusten alapuolelle ja takaisinmaksuajasta tulee hyväksyttävä.

Kustannukset kuormalavan siirtoa kohti vs. päivittäinen määrä

Viivakaavio vertaa lavan siirtokustannuksia manuaalisessa toiminnossa ja automatisoidussa järjestelmässä eri päivittäisillä määrillä. Manuaalinen linja pysyy lähes tasaisena, koska työtunnit lisääntyvät suunnilleen volyymin mukaan. Automatisoitu linja alkaa korkeammalta, koska järjestelmästä aiheutuu kiinteät kustannukset laitteista, ohjelmistoista ja ylläpidosta. Nämä kaksi linjaa risteävät noin 400 lavasiirtoa päivässä. Tämän pisteen alapuolella manuaaliset laitteet ovat taloudellisempia. Sen lisäksi automatisoidut laitteet tulevat halvemmaksi siirtoa kohden. Tämä crossover auttaa johtajaa päättämään, milloin sijoittaa automaatioon sen sijaan, että hän vain lisää henkilöstöä.

Kuinka valita oikea materiaalinkäsittelylaitteisto

Laitteiden valinta edellyttää laitteiden sovittamista tuotteeseen, rakennukseen ja prosessiin. Aloita kuorman ominaisuuksista, kuten painosta, mitoista, herkkyydestä ja siitä, onko tuote lavoilla vai löysällä. Harkitse sitten laitoksen sijoittelua: käytävän leveys, lattian kunto, ovien korkeus ja telineiden kokoonpano. Käyttömäärä määrittää, ovatko manuaaliset, sähkökäyttöiset vai automatisoidut laitteet perusteltuja. Lopuksi turvallisuusvaatimukset ovat tärkeitä, koska jalankulkijoiden raskaalla alueella toimiva trukki tarvitsee lisäsuojauksia. Toimialakohtaisia ohjeita varten toimitusketjuratkaisujen valmistus and verkkokaupan varastointilogistiikkaratkaisut tarjoavat käytännöllisiä lähtökohtia.

Pikavalintaopas yleisiin varastoskenaarioihin. Kustannusalueet ovat likimääräisiä USD.
Skenaario	Suositeltavat varusteet	Tyypillinen kapasiteetti	Kustannusalue
Tasainen lattialava liikkuu alle 40 päivässä	Käsikäyttöinen haarukkatrukki	2000-2500 kg	800–1 500 USD
Usein lava liikkuu pitkiä matkoja	Sähkökäyttöinen haarukkatrukki	2000-3000 kg	3 500–8 000 USD
Nosto ensimmäiselle hyllytasolle	Puolisähköinen pinoaja	1500-2000 kg	3 000–6 000 USD
Nosto 3-5 metrin hyllytasolle	Sähköinen pinoaja	1000-2000 kg	8 000–18 000 USD
Sekalaiset sisä- ja ulkokuormat	Haarukkatrukki	1000-5000 kg	18 000–50 000 USD
Korkean tiheyden kylmävarasto	Aja sisään or shuttle racking	Lavan sijaintia kohti	Projektipohjainen
Tehokas jakelukeskus	AS/RS-järjestelmä	Yli 1000 lavapaikkaa	Projektipohjainen

Laitteiston valmiuksien vertailu

Tutkakaavio vertailee kolmea edustavaa materiaalinkäsittelylaitteiden luokkaa viidellä valintakriteerillä. Manuaalinen haarukkatrukki saa korkeimmat pisteet kohtuuhintaisuuden ja joustavuuden suhteen, koska se on halpa ja kulkee melkein minne tahansa, mutta sen suorituskyky ja tilatehokkuus ovat heikompia. Sähköinen pinoaja pitää keskitietä kohtuullisen joustavuuden, kohtuullisen suorituskyvyn, paremman turvallisuuden ja kohtuullisen tilankäytön ansiosta. Automaattinen varastointi- ja hakujärjestelmä hallitsee suorituskykyä ja tilantehokkuutta, mutta sen korkeat alkukustannukset ja kiinteä asennus rajoittavat sen kohtuuhintaisuutta ja joustavuutta. Tutkakaavio osoittaa, että mikään laitetyyppi ei voita jokaisella kriteerillä. Useimmat toiminnot vaativat sekoituksen, esimerkiksi AS/RS:n käyttöä tiheän varastoinnin varmistamiseksi, kun taas manuaaliset trukit säilytetään vastaanottoa ja lähetystä varten. Käytännön lähestymistapa on tunnistaa kaksi tai kolme kriittisintä kriteeriäsi ja valita laitteet, jotka antavat niille hyvät pisteet.

Viimeisiä ajatuksia materiaalinkäsittelylaitteiden esimerkkeistä

Yksikään esimerkki materiaalinkäsittelylaitteista ei sovi jokaiseen varastoon. Yllä olevat esimerkit osoittavat, että jokainen laite ratkaisee tietyn osan materiaalivirrasta: siirron, varastoinnin, kuormien muodostamisen ja automatisoinnin. Aloita selkeällä kuvalla kuorman koosta, päivittäisestä suorituskyvystä, rakentamisen rajoituksista ja budjetista. Valitse sitten kiireisimpään pullonkauluun sopivat laitteet ja suunnittele seuraava kasvuvaihe. Jos suunnittelet uutta varastoa tai laajennat olemassa olevaa, vaihtoehtojen tarkasteleminen näiden laiteesimerkkien perusteella auttaa välttämään sekä yli- että alimäärittelyn. Tänään tekemiesi päätösten pitäisi pysyä hyödyllisinä, vaikka toimintasi mittakaavassakin.
